KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 3)

PYTANIE NR 32.

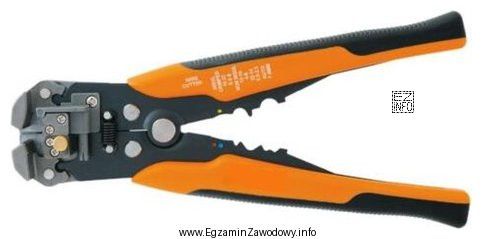

Narzędzie przedstawione na ilustracji przeznaczone jest
Ilustracja przedstawia narzędzie ręczne, które jest używane do zaciskania końcówek tulejkowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "do zaciskania końcówek tulejkowych", ponieważ praska do tulejek ma cztery szczęki zbiegające się centralnie i tworzące zwykle kwadratowy profil zacisku oraz mechanizm zapadkowy wymuszający pełny cykl. Obcinak miałby ostrza tnące, a ściągacz izolacji – szczęki nacinające z regulacją.

Pełne wyjaśnienie:

Końcówki tulejkowe (tulejki) stosuje się do zakańczania przewodów wielodrutowych przed wprowadzeniem ich do zacisków, zwłaszcza śrubowych. Dzięki tulejce pojedyncze druciki nie rozchodzą się na boki, a docisk zacisku jest równomierny i nie uszkadza żył, co poprawia zarówno trwałość mechaniczną, jak i jakość styku elektrycznego.

Narzędzie pokazane na ilustracji to typowa praska (zaciskarka) do tulejek. Rozpoznaje się ją po głowicy z czterema szczękami, które zbiegają się do środka, tworząc kwadratowy otwór/profil zacisku. Dodatkowo obecny jest mechanizm zapadkowy – wymusza on dociśnięcie rączek do końca, aby zacisk został wykonany w pełnym cyklu, co ogranicza ryzyko "niedozacisku".

Odpowiedź "do zaciskania końcówek oczkowych" nie pasuje, ponieważ praski do oczek (i innych konektorów, np. widełkowych) zwykle mają inne matryce: gniazda o określonych kształtach i często inną geometrię zacisku niż czterostronny, centralny docisk typowy dla tulejek.

Odpowiedź "do docinania przewodów" jest błędna, bo narzędzia tnące mają wyraźne ostrza lub krawędzie tnące ustawione tak, by przecinały miedź/aluminium. Tutaj elementem charakterystycznym jest gniazdo zaciskowe, a nie część tnąca.

Odpowiedź "do ściągania izolacji z żył przewodów" także nie pasuje: ściągacze izolacji mają szczęki nacinające i mechanizm dopasowania do średnicy/przekroju izolacji, często z ogranicznikiem długości. Praska do tulejek nie nacina izolacji – jej zadaniem jest uformowanie metalowej tulejki na końcu przewodu.

W praktyce poprawna kolejność pracy to: odizolować przewód na właściwą długość, wsunąć tulejkę na żyłę, włożyć tulejkę do gniazda praski i zacisnąć do końca cyklu zapadki. To standardowa czynność przy montażu rozdzielnic i instalacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Końcówki tulejkowe to metalowe tuleje zakładane na końce przewodów wielodrutowych. Porządkują druciki, zapobiegają ich rozwarstwianiu i poprawiają docisk w zacisku (np. śrubowym). Dzięki temu połączenie jest bardziej pewne mechanicznie i stabilne elektrycznie.
Najczęściej ma głowicę z otworem roboczym tworzonym przez cztery szczęki zbiegające się do środka, co daje kwadratowy (lub zbliżony) profil zacisku. Często ma też zapadkę, która wymusza dociśnięcie do końca. To odróżnia ją od obcinaków i ściągaczy izolacji.
Mechanizm zapadkowy ma wymusić pełny cykl pracy narzędzia. Dzięki temu tulejka jest dociśnięta z odpowiednią siłą i ma powtarzalny kształt zacisku. Ogranicza to ryzyko niedociśnięcia, które mogłoby powodować grzanie złącza, luzy lub awarie w rozdzielnicy.
Praska do tulejek zwykle zaciska tulejkę równomiernie z kilku stron (często 4), tworząc profil odpowiedni dla ferruli. Praski do końcówek oczkowych/widełkowych mają inne matryce i geometrię zacisku dopasowaną do konektorów płaskich lub oczkowych. Różnica wynika z innej budowy końcówek.
Technicznie da się "zgnieść" tulejkę, ale nie jest to prawidłowe zaciskanie. Kombinerki dają nierówny docisk, mogą uszkodzić druciki i nie zapewniają powtarzalnego profilu zacisku. W praktyce zwiększa to ryzyko luzów i przegrzewania połączeń, szczególnie w rozdzielnicach i sterownicach.
Typowe błędy to: zły dobór rozmiaru tulejki do przekroju przewodu, zbyt krótko lub zbyt długo odizolowana żyła, przerwanie zacisku przed końcem (gdy narzędzie nie ma zapadki lub ktoś ją odblokuje), a także wkładanie do tulejki zbyt wielu żył bez dopasowania końcówki.
Są szczególnie zalecane, gdy przewód wielodrutowy trafia do zacisku śrubowego lub sprężynowego aparatury (np. w rozdzielnicach, sterownicach, listwach zaciskowych). Tulejka poprawia porządek i kontakt w złączu. Przy częstych serwisach ułatwia też ponowne podłączenie przewodu.
Tulejkę dobiera się do przekroju żyły tak, aby przewód wchodził ciasno, ale bez "upychania" drucików. Zbyt duża tulejka da słaby zacisk, a zbyt mała może nie przyjąć całej żyły. W praktyce korzysta się z oznaczeń producenta tulejek oraz opisów na opakowaniu lub w katalogu.
Nie. Praska ma szczęki formujące profil zacisku, a nie ostrza tnące. Cięcie przewodów wykonuje się obcinakiem, nożycami lub szczypcami tnącymi, które mają odpowiednią krawędź tnącą. Próba cięcia praską może uszkodzić narzędzie i pogorszyć jakość przyszłych zacisków.
Ściągacz izolacji ma elementy nacinające i mechanizm dopasowania do izolacji (często regulację lub samonastawność) oraz pracuje "na izolacji". Zaciskarka do tulejek ma matrycę/szczęki do formowania metalu tulejki i często zapadkę. Klucz to patrzeć na część roboczą, nie na same rączki.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Obcinak miałby ostrza tnące, a ściągacz izolacji – szczęki nacinające z regulacją."

Materiały:

  • Podręczniki do prac montażowych instalacji elektrycznych (z rozdziałem o zakańczaniu przewodów)
  • Instrukcje producentów końcówek tulejkowych i narzędzi zaciskających (dobór przekroju i profilu zacisku)
  • Materiały dydaktyczne z pracowni montażu rozdzielnic: ćwiczenia zaciskania tulejek i oceny poprawności zacisku
