KWALIFIKACJA MTL1 + MTL2 - CZERWIEC 2022

PYTANIE NR 8.

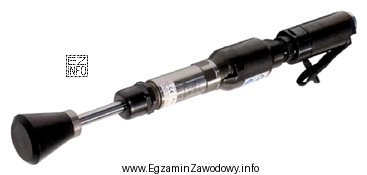

Narzędzie przedstawione na rysunku jest stosowane do
Ilustracja przedstawia narzędzie pneumatyczne, które jest używane do zagęszczania form jednorazowych z mas klasycznych, co
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "pneumatycznego zagęszczania form jednorazowych z mas klasycznych", bo takie narzędzia wykorzystują sprężone powietrze do ubijania i zwiększania gęstości masy w skrzynce formierskiej. Pozostałe opcje dotyczą innego sposobu pracy (automatyzacja linii, przedmuchiwanie gazem CO2 lub inne typy mas).

Pełne wyjaśnienie:

Narzędzia pneumatyczne stosowane w formierni służą do zagęszczania (ubijania) masy formierskiej poprzez energię dostarczaną ze sprężonego powietrza. Efektem jest zwiększenie gęstości i wytrzymałości formy, ograniczenie osypywania oraz poprawa jakości powierzchni wnęki formy. Dlatego poprawne jest wskazanie "pneumatycznego zagęszczania form jednorazowych z mas klasycznych".

Odpowiedź z "automatycznego zagęszczania…" jest myląca, ponieważ "automatyczne" odnosi się zwykle do pracy zautomatyzowanej linii (np. maszyny formierskiej z cyklem zagęszczania), a nie do ręcznego narzędzia obsługiwanego przez pracownika. Samo narzędzie pneumatyczne nie musi oznaczać automatyzacji procesu – w praktyce bywa elementem pracy ręcznej lub półautomatycznej.

Wariant "przedmuchiwania mas chemoutwardzalnych CO2" dotyczy innego zjawiska: doprowadzania gazu w celu utwardzania określonych mieszanek spoiw. To jest proces utwardzania, a nie zagęszczania. Narzędzia do przedmuchiwania mają inną funkcję (dystrybucja gazu w rdzeniu/masie), a kryterium rozpoznania to nie "pneumatyka", tylko cel: reakcja chemiczna/utwardzenie.

Odpowiedź "zagęszczania form z mas samoutwardzalnych" może kusić, bo również dotyczy zagęszczania, jednak masy samoutwardzalne mają inną technologię wiązania i często inne wymagania dotyczące przygotowania, czasu życia masy oraz sposobu wypełniania i zagęszczania. Pytanie wskazuje na formy jednorazowe z mas klasycznych, więc właściwe jest odniesienie do typowych praktyk zagęszczania takich mas.

Wskazówka egzaminacyjna: najpierw rozpoznaj, czy proces dotyczy mechanicznego zagęszczania (ubijanie/wibracje), czy chemicznego utwardzania (gaz CO2, utwardzacze). Dopiero potem dobieraj odpowiedź opisującą właściwy rodzaj masy i organizację procesu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zagęszczanie pneumatyczne to ubijanie masy formierskiej energią sprężonego powietrza, zwykle narzędziem ręcznym. Celem jest zwiększenie gęstości i wytrzymałości formy oraz ograniczenie osypywania. Nie jest to proces utwardzania chemicznego, tylko mechaniczne "dociśnięcie" masy.
Zagęszczanie zmienia głównie gęstość masy (ubijanie/wibracje), a przedmuchiwanie CO2 służy utwardzeniu wybranych mas poprzez reakcję spoiwa z gazem. Jeśli celem jest związanie/utwardzenie, a nie ubijanie, to mówimy o gazowaniu CO2.
W masach klasycznych (typowo z gliną i wodą jako składnikami wiążącymi) wytrzymałość formy w dużej mierze zależy od stopnia zagęszczenia. Słabe zagęszczenie sprzyja osypywaniu i erozji wnęki formy, co może powodować wady powierzchniowe odlewu i problemy przy zalewaniu.
Zbyt słabe zagęszczenie może prowadzić do osypywania i wykruszania krawędzi wnęki, gorszej jakości powierzchni odlewu, lokalnych podmyć podczas zalewania, a czasem nawet do deformacji formy. W praktyce oznacza to większą liczbę braków oraz dodatkową obróbkę i koszty.
Nie. Pneumatyczne oznacza, że źródłem energii jest sprężone powietrze. Narzędzie może być ręczne i obsługiwane przez pracownika, a więc proces nie musi być automatyczny. "Automatyczne" dotyczy raczej zorganizowania pracy (linia/maszyna wykonująca cykl samodzielnie), nie samego medium zasilającego.
Najczęstsze pomyłki wynikają z oceniania po jednej cesze (np. przewód = "gazowanie"), bez rozpoznania funkcji narzędzia. Uczniowie mylą też zagęszczanie z utwardzaniem chemicznym oraz masy klasyczne z samoutwardzalnymi. Pomaga nauka na zdjęciach i łączenie narzędzia z efektem procesu.
Masy samoutwardzalne wykorzystuje się często do wykonywania większych form i rdzeni, gdy potrzebna jest dobra wytrzymałość po związaniu bez użycia skrzynek lub przy ograniczaniu wilgoci w technologii. Kluczowe jest dobranie spoiwa/utwardzacza oraz kontrola czasu życia masy, bo proces wiązania zachodzi samoczynnie.
Podstawą jest kontrola stanu przewodów i złączy, stosowanie właściwego ciśnienia roboczego oraz odłączanie zasilania przed regulacją lub czyszczeniem. Trzeba też używać ochrony słuchu i oczu oraz utrzymywać porządek na stanowisku, bo przewody sprężonego powietrza zwiększają ryzyko potknięcia.
Zagęszczanie pneumatyczne bywa wybierane, gdy potrzebna jest praca miejscowa (np. naroża, okolice modelu) i elastyczność ręcznego prowadzenia narzędzia. Wibracyjne sprawdza się przy powtarzalnym zagęszczaniu całej skrzynki. W praktyce często łączy się metody zależnie od kształtu i wielkości formy.
Ucz się "funkcja → efekt → narzędzie". Dla każdego narzędzia zapamiętaj, czy służy do zagęszczania, wybijania, czyszczenia, cięcia nadlewek czy utwardzania. Pomaga przegląd zdjęć z podpisami i ćwiczenie na krótkich opisach: co się zmienia w masie po użyciu danego narzędzia.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

Eksperci podkreślają: "Pozostałe opcje dotyczą innego sposobu pracy (automatyzacja linii, przedmuchiwanie gazem CO2 lub inne typy mas)."

Materiały:

  • Instrukcje stanowiskowe i DTR narzędzi pneumatycznych używanych w formierni (jeśli dostępne w zakładzie)
  • Podręczniki i skrypty z technologii formierskich: masy formierskie i rdzeniowe oraz metody zagęszczania
  • Materiały szkoleniowe BHP dotyczące pracy z instalacją sprężonego powietrza
