KWALIFIKACJA ELE10 - WRZESIEŃ 2015



PYTANIE NR 18.

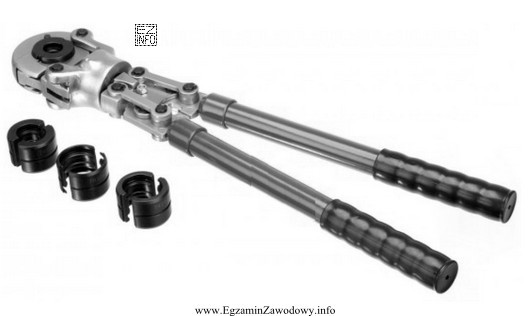

Narzędzie przedstawione na rysunku służy do
Ilustracja przedstawia narzędzie ręczne używane do zaciskania złączek PEX, co jest istotne w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzędzie pokazane na rysunku służy do wykonywania połączeń zaciskowych w systemach PEX – jego budowa i sposób pracy odpowiadają zaciskaniu złączek, a nie zgrzewaniu PP (zgrzewarka) ani lutowaniu miedzi (palnik). Zaciskarka do konektorów ma inną geometrię szczęk i jest przeznaczona do przewodów.

Pełne wyjaśnienie:

W instalacjach wykonywanych z rur PEX (często spotykanych m.in. w układach CO i CWU współpracujących z urządzeniami OZE) połączenia z armaturą i kształtkami realizuje się zwykle jako połączenia zaciskowe. Do tego stosuje się zaciskarkę z odpowiednimi szczękami/profilami, które po dociśnięciu deformują tuleję/element złączki i zapewniają szczelność połączenia.

Dlatego odpowiedź "zaciskania złączek PEX" jest właściwa: opisuje dokładnie technologię, dla której używa się takiego narzędzia instalacyjnego.

  • "zgrzewania rur PP" jest nieprawidłowe, ponieważ zgrzewanie polipropylenu wykonuje się zgrzewarką (element grzejny z matrycami), a nie zaciskarką. Proces polega na nagrzaniu i zespoleniu materiału, a nie na mechanicznym dociśnięciu tulei.
  • "lutowania rur miedzianych" jest nieprawidłowe, bo lutowanie wymaga źródła ciepła (palnik, lampa lutownicza), spoiwa i topnika; narzędzie zaciskowe nie realizuje etapu termicznego.
  • "zaciskania konektorów na przewodach elektrycznych" jest mylące przez wspólne słowo "zaciskanie". Praski do konektorów mają zwykle inne szczęki (dopasowane do końcówek kablowych) i pracują na przewodach, a nie na złączkach rurowych.

Wskazówka egzaminacyjna: rozróżniaj technologię (zacisk / zgrzew / lut) i medium (rury PEX/PP vs przewody elektryczne). To pozwala szybko eliminować odpowiedzi o innej zasadzie działania narzędzia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zaciskanie złączek PEX i na czym polega?
Zaciskanie złączek PEX to sposób łączenia rur PEX z kształtkami poprzez mechaniczne zaciśnięcie tulei/elementu złączki specjalnym narzędziem. Powstaje trwałe i szczelne połączenie bez podgrzewania materiału, typowe dla instalacji wodnych i grzewczych.
Jak odróżnić zaciskarkę do PEX od praski do konektorów elektrycznych?
Zaciskarka do PEX ma szczęki dopasowane do tulei na złączkach rurowych i pracuje na średnicach rur. Praska do konektorów ma gniazda pod końcówki kablowe i przewody. Różnią się geometrią szczęk oraz zakresem zastosowań (instalacje sanitarne vs elektryczne).
Dlaczego do rur PP nie używa się zaciskarki, tylko zgrzewarki?
Rury PP łączy się najczęściej przez zgrzewanie, czyli nagrzanie końców elementów i ich zespolenie po dociśnięciu. Do tego potrzebny jest element grzejny i matryce zgrzewarki. Zaciskarka wykonuje połączenie mechaniczne (deformację tulei), co nie jest typową technologią dla PP.
Kiedy w instalacjach OZE spotyka się rury PEX najczęściej?
Rury PEX są często stosowane w instalacjach centralnego ogrzewania i ciepłej wody użytkowej, np. przy podłączeniach rozdzielaczy, podejściach do grzejników, ogrzewaniu podłogowym oraz w kotłowniach/pompowniach współpracujących z pompami ciepła lub buforami.
Jakie błędy najczęściej popełnia się przy pytaniach o narzędzia do PEX?
Najczęstszy błąd to kierowanie się samym słowem "zaciskanie" i wybór odpowiedzi o konektorach elektrycznych. Drugi błąd to mylenie technologii: zgrzewanie (PP) i lutowanie (miedź) to procesy termiczne, a zaciskanie PEX jest procesem mechanicznym.
Czy zaciskanie złączek PEX wymaga użycia ognia lub lutowia?
Nie. Zaciskanie PEX nie jest lutowaniem, więc nie używa się palnika ani lutowia. Kluczowe jest dobranie właściwej złączki, profilu szczęk oraz wykonanie pełnego cyklu zacisku narzędziem, aby zapewnić szczelność i trwałość połączenia.
Jak sprawdzić, czy zaciśnięta złączka PEX jest wykonana poprawnie?
W praktyce sprawdza się m.in. zgodność szczęk z systemem złączek, kompletność zacisku (pełne domknięcie narzędzia), właściwe wsunięcie rury na króciec oraz brak widocznych uszkodzeń. Dodatkowo wykonuje się próbę szczelności instalacji zgodnie z procedurą odbioru.
Jakie są objawy użycia złego narzędzia do złączek PEX?
Złe narzędzie lub niewłaściwy profil szczęk może powodować nieszczelność, nierówny zacisk, uszkodzenie tulei albo deformację rury. W konsekwencji połączenie może przeciekać od razu lub ujawnić wadę dopiero po uruchomieniu instalacji (zmiany temperatury i ciśnienia).
Dlaczego pytania z rysunkiem są trudniejsze na egzaminie zawodowym?
Bo wymagają rozpoznania narzędzia po cechach konstrukcyjnych, a nie tylko znajomości definicji. Uczeń musi odróżnić podobne narzędzia i skojarzyć je z technologią montażu. Najlepszą metodą nauki jest praca z fotografiami narzędzi i ćwiczenia praktyczne.
Jak przygotować się do rozpoznawania narzędzi montażowych na ELE.10?
Ucz się zestawami: materiał rury → metoda łączenia → narzędzie. Dla PEX: połączenia zaciskowe i zaciskarka; dla PP: zgrzewanie i zgrzewarka; dla miedzi: lutowanie i palnik. Pomaga też przegląd kart katalogowych narzędzi i ćwiczenia w pracowni.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

Eksperci podkreślają: "Zaciskarka do konektorów ma inną geometrię szczęk i jest przeznaczona do przewodów."

Materiały:

  • Instrukcje montażu systemów rurowych PEX (materiały producentów)
  • Podręczniki/poradniki z technik instalacyjnych: łączenie rur z tworzyw i metali
  • Karty katalogowe narzędzi: zaciskarki do systemów PEX oraz zgrzewarki do PP
