KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2019



PYTANIE NR 40.

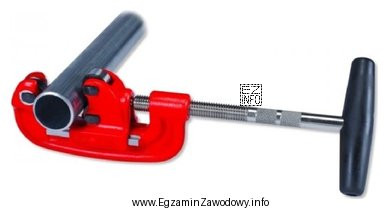

Narzędzie przedstawione na rysunku to
Ilustracja przedstawia narzędzie używane w technice energetycznej, a dokładnie obcinak do rur.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Obcinak do rur służy do precyzyjnego, obwodowego cięcia rur i zwykle ma rolki prowadzące oraz kółko tnące.
Klucz hakowy jest do odkręcania/nakręcania pierścieni, gwintownica wykonuje gwint, a szczypce nastawne służą głównie do chwytania i odkręcania elementów, nie do cięcia.

Pełne wyjaśnienie:

Prawidłową odpowiedzią jest obcinak do rur. To narzędzie przeznaczone do wykonywania równego, prostopadłego (względem osi rury) cięcia poprzez docisk kółka tnącego i obracanie narzędzia wokół rury. Charakterystyczne są elementy prowadzące (rolki) oraz mechanizm docisku, dzięki czemu cięcie jest powtarzalne i często pozostawia mniej zadziorów niż cięcie piłą.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Klucz hakowy – służy do odkręcania/nakręcania nakrętek lub pierścieni z nacięciami. Ma "hak" współpracujący z wycięciem w elemencie, a nie kółko tnące i rolki prowadzące.
  • Gwintownica – jest narzędziem do wykonywania gwintu na rurze lub pręcie. Jej elementem roboczym są narzynki/głowice gwintujące, a funkcją nie jest odcinanie odcinka rury, tylko kształtowanie gwintu.
  • Szczypce nastawne – są przeznaczone do chwytania i obracania elementów (np. złączek, nakrętek, rur), mają regulowany rozstaw szczęk. Nie mają typowego kółka tnącego i nie służą do wykonywania obwodowego cięcia rury.

Wskazówka egzaminacyjna: przy identyfikacji narzędzia patrz na element roboczy (tniemy? gwintujemy? chwytamy?) oraz na to, czy narzędzie musi być obracane wokół rury (cecha obcinaka) czy pracuje ruchem zaciskowym (szczypce) lub skrawaniem gwintu (gwintownica).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest obcinak do rur i do czego służy?
Obcinak do rur to narzędzie do precyzyjnego odcinania rur (np. metalowych lub z tworzyw) przez obracanie wokół rury i stopniowy docisk kółka tnącego. Daje równe cięcie, co ułatwia dalszy montaż złączek, lutowanie lub zaprasowywanie.
Jak rozpoznać obcinak do rur na rysunku egzaminacyjnym?
Szukaj kółka tnącego oraz rolek prowadzących, między którymi prowadzona jest rura. Typowy jest też pokrętło lub śruba dociskowa do zwiększania nacisku. Kluczowa cecha: narzędzie pracuje przez obrót wokół rury, a nie przez chwyt szczękami.
Dlaczego obcinak do rur daje dokładniejsze cięcie niż piła ręczna?
Obcinak prowadzi kółko tnące po obwodzie rury dzięki rolkom, co pomaga utrzymać prostopadłość cięcia. Wymaga jednak właściwego docisku i czasu. Piła bywa szybsza, ale łatwiej o krzywe cięcie i większe zadziory wymagające dodatkowej obróbki.
Jakie są typowe błędy przy użyciu obcinaka do rur?
Najczęstsze błędy to zbyt mocny docisk od razu (ryzyko deformacji rury), brak stopniowego dokręcania, cięcie bez stabilnego podparcia oraz pomijanie usunięcia gratu po cięciu. Na egzaminie warto pamiętać, że po cięciu zwykle wykonuje się gratowanie/fazowanie.
Co to jest gwintownica i czym różni się od obcinaka?
Gwintownica służy do wykonywania gwintu na końcu rury/pręta (umożliwia skręcanie połączeń gwintowych). Obcinak natomiast tylko odcina odcinek rury. Różnica jest funkcjonalna: gwintownica skrawa profil gwintu, a obcinak wykonuje cięcie obwodowe.
Jakie narzędzie wybrać do odkręcania złączek, a jakie do cięcia rury?
Do odkręcania złączek i armatury częściej używa się szczypiec nastawnych lub odpowiednich kluczy (w tym hakowych do wybranych pierścieni). Do cięcia rury stosuje się obcinak do rur albo piłę. Na egzaminie rozdzielaj funkcje: chwyt/odkręcanie ≠ cięcie.
Czy szczypce nastawne mogą zastąpić obcinak do rur?
Nie. Szczypce nastawne służą do chwytania i obracania elementów, a nie do wykonywania cięcia. Próby "odcinania" lub zgniatania rury szczypcami prowadzą do jej deformacji i uszkodzeń. Do skracania rur używa się obcinaka lub narzędzi tnących.
Kiedy stosuje się klucz hakowy w pracach instalacyjnych?
Klucz hakowy stosuje się do elementów z nacięciami/otworami na obwodzie (np. pierścieni, nakrętek specjalnych), gdzie "hak" klucza wchodzi w wycięcie. Nie jest to narzędzie do cięcia ani do gwintowania, tylko do przenoszenia momentu na dany element.
Jakie cechy obcinaka do rur są najważniejsze z punktu widzenia montażu?
Najważniejsze są: stabilne prowadzenie (rolki), ostre kółko tnące, możliwość regulacji docisku oraz dopasowanie do średnicy rury. Dla montera liczy się też jakość krawędzi po cięciu, bo wpływa na szczelność połączeń i łatwość dalszego przygotowania końcówki rury.
Jak przygotować się do pytań o rozpoznawanie narzędzi na egzaminie?
Ucz się po zestawach zdjęć: narzędzie + nazwa + zastosowanie + cecha rozpoznawcza (element roboczy). Dobrą metodą jest porównywanie par: obcinak vs gwintownica, szczypce vs klucz. Na egzaminie najpierw identyfikuj funkcję, dopiero potem nazwę.
