KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 2)



PYTANIE NR 24.

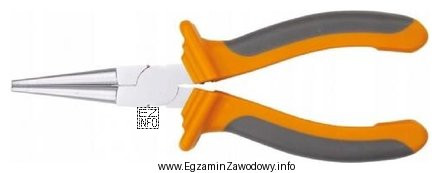

Narzędzie przestawione na ilustracji przeznaczone jest do
Ilustracja przedstawia narzędzie ręczne będące rodzajem szczypiec.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Szczypce okrągłe mają długie, stożkowate szczęki o przekroju okrągłym, które służą do precyzyjnego gięcia drutu i profilowania żył (np. formowania oczek pod zaciski śrubowe). Nie mają matryc do zaciskania końcówek ani ostrzy do zdejmowania izolacji, więc pozostałe odpowiedzi nie pasują.

Pełne wyjaśnienie:

Na ilustracji widoczne są szczypce okrągłe (charakterystyczne, wydłużone i stożkowato zwężające się szczęki o okrągłym przekroju). Taka geometria części roboczej jest zaprojektowana do gięcia i kształtowania przewodnika, czyli do profilowania żył przewodów.

Profilowanie żyły oznacza nadanie nieizolowanemu końcowi przewodu odpowiedniego kształtu przed zamocowaniem w złączu. W praktyce elektromontażowej najczęściej polega to na:

  • formowaniu pętli/oczka pod zaciski śrubowe,
  • wyginaniu "haczyków" ułatwiających stabilne ułożenie żyły pod śrubą,
  • precyzyjnym dopasowaniu kształtu końcówki do miejsca podłączenia.

Dlaczego pozostałe odpowiedzi są błędne?

  • Zaciskanie końcówek oczkowych wykonuje się zaciskarką z matrycami dopasowanymi do rodzaju końcówki. Szczypce okrągłe nie mają gniazd/matryc do zaprasowywania, więc nie zapewnią wymaganego, trwałego połączenia.
  • Zdejmowanie powłoki z przewodu wymaga ściągacza izolacji lub narzędzia z ostrzami/nastawami pod przekrój. Szczypce okrągłe nie mają mechanizmu ściągającego i przy próbie zdejmowania izolacji łatwo uszkodzić żyłę.
  • Zaciskanie końcówek tulejkowych także wymaga zaciskarki (często z zapadką) zapewniającej właściwy docisk i powtarzalność. Szczypce okrągłe służą do gięcia, a nie do kontrolowanego zaprasowywania tulejek.

Wskazówka egzaminacyjna: w pytaniach "z ilustracji" zawsze analizuj część roboczą. Matryce i gniazda sugerują zaciskarkę, ostrza/otwory o regulacji – ściągacz izolacji, a długie stożkowe szczęki – narzędzie do profilowania/gięcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są szczypce okrągłe i do czego służą w elektromontażu?
Szczypce okrągłe to narzędzie z długimi, stożkowatymi szczękami o okrągłym przekroju. W elektromontażu służą głównie do gięcia i profilowania żył/drutu, np. do formowania oczek pod zaciski śrubowe oraz do precyzyjnego kształtowania końcówek przewodów.
Jak rozpoznać na zdjęciu szczypce okrągłe, a nie zaciskarkę?
Szczypce okrągłe mają gładkie, zwężające się szczęki bez gniazd. Zaciskarka ma wyraźne matryce/rowki dopasowane do końcówek (tulejkowych, oczkowych itp.) i często mechanizm zapadkowy. Brak matryc to silna wskazówka, że narzędzie służy do gięcia, nie do zaciskania.
Jakie przewody najczęściej profiluje się szczypcami okrągłymi?
Najczęściej profiluje się końce żył przewodów miedzianych (jedno- i wielodrutowych) przed podłączeniem do zacisków śrubowych lub listew zaciskowych. Profilowanie dotyczy zwykle nieizolowanego fragmentu żyły po zdjęciu izolacji i ma ułatwić stabilne, pewne zamocowanie w złączu.
Dlaczego profilowanie żyły przed zaciskiem śrubowym jest ważne?
Profilowanie (np. wykonanie oczka) zwiększa powierzchnię styku i pomaga ułożyć przewodnik tak, by śruba dociskała go pewnie i nie wypychała na bok. Zmniejsza to ryzyko poluzowania połączenia, przegrzewania styku oraz uszkodzenia pojedynczych drucików w żyle wielodrutowej.
Czy szczypcami okrągłymi można zdejmować izolację z przewodu?
Nie jest to właściwe narzędzie do zdejmowania izolacji. Do tego służą ściągacze izolacji lub noże z odpowiednim prowadzeniem. Użycie szczypiec okrągłych może przypadkowo naciąć lub osłabić żyłę, co w instalacji prowadzi do spadku wytrzymałości mechanicznej i gorszego kontaktu elektrycznego.
Czym różni się profilowanie żyły od zaciskania końcówek tulejkowych?
Profilowanie to mechaniczne ukształtowanie samej żyły (gięcie drutu). Zaciskanie tulejki to zaprasowanie metalowej końcówki na żyle przy użyciu zaciskarki z matrycą. Profilowanie nie daje trwałego połączenia końcówki z przewodem i nie zastąpi prawidłowego zaprasowania tulejki.
Jakie są typowe zastosowania szczypiec okrągłych przy listwach zaciskowych?
Przy listwach i zaciskach śrubowych szczypce okrągłe używa się do uformowania końca przewodu w oczko lub haczyk dobrany do średnicy śruby. Ułatwia to wsunięcie żyły pod zacisk, poprawia ułożenie przewodu i ogranicza ryzyko wysunięcia się podczas dokręcania.
Jakie błędy najczęściej popełnia się w pytaniach o narzędzia na ilustracji?
Częsty błąd to wybór funkcji "zaciskania", bo kojarzy się z pracą na przewodach. Uczniowie pomijają analizę szczęk: matryce = zaciskarka, ostrza = ściągacz/nożyce, stożkowe gładkie szczęki = gięcie. Drugi błąd to mylenie pojęć profilowanie i zaciskanie.
Kiedy zamiast profilowania należy zastosować końcówkę oczkową lub tulejkową?
Końcówki oczkowe lub tulejkowe stosuje się, gdy wymagana jest wysoka powtarzalność i trwałość połączenia (np. aparatura, drgania, wielodrutowe żyły), a także gdy zacisk/urządzenie jest do tego przewidziane. Wtedy używa się odpowiedniej końcówki i zaciskarki, a nie samego gięcia żyły.
Jak przygotować się do egzaminu z rozpoznawania narzędzi elektromontażysty?
Ucz się po cechach części roboczej: kształt szczęk, obecność matryc, ostrzy, zapadki, regulacji. Twórz własną "ściągę" zdjęć narzędzi (szczypce: płaskie, tnące, okrągłe; ściągacze; zaciskarki) i dopisuj typowe czynności: gięcie, cięcie, ściąganie, zaprasowywanie.
info

To pytanie poprawnie rozwiązuje 62% zdających egzamin. średnie

Eksperci podkreślają: "Szczypce okrągłe mają długie, stożkowate szczęki o przekroju okrągłym, które służą do precyzyjnego gięcia drutu i profilowania żył (np. formowania oczek pod zaciski śrubowe)."
