Podstawki dla układów w obudowie PLCC (Plastic Leaded Chip Carrier) utrzymują układ dzięki konstrukcji gniazda i sprężystym stykowym elementom wewnątrz podstawki. W praktyce serwisowej układ w takiej podstawce powinien być wyjmowany narzędziem przeznaczonym do PLCC, czyli wyjmakiem/ekstraktorem (często nazywanym też "chip puller").
Dlaczego właśnie ekstraktor? Ponieważ umożliwia uchwycenie układu za krawędzie i jego równomierne podniesienie z obu stron. Dzięki temu siła jest rozłożona symetrycznie, a układ nie jest przechylany. Minimalizuje to typowe ryzyka: wygięcie lub uszkodzenie wyprowadzeń, wyłamanie elementów podstawki oraz uszkodzenie płytki wynikające z nadmiernego podważania.

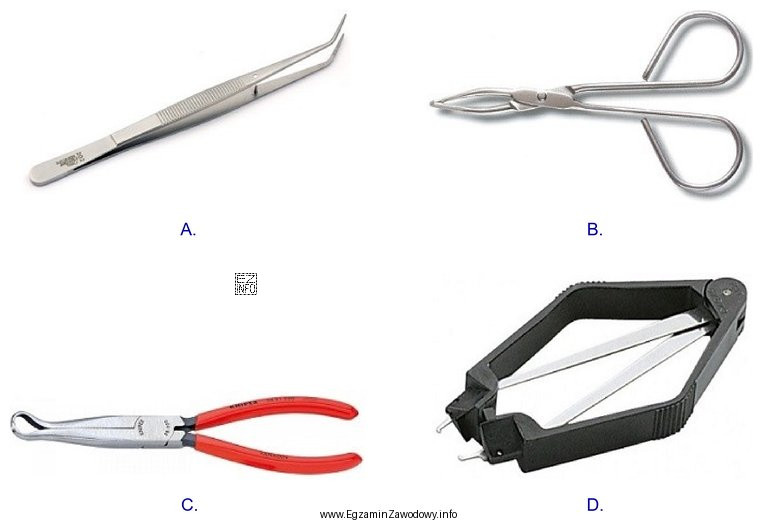

Dlaczego inne typowe narzędzia bywają błędnym wyborem?
- Pęseta lub szczypce mogą ślizgać się na obudowie i wymuszać nierównomierne podnoszenie, co sprzyja przechyleniu układu i deformacji styków.
- Śrubokręt lub ostre podważaki łatwo uszkadzają tworzywo podstawki i mogą zarysować płytkę PCB; dodatkowo podważanie z jednej strony powoduje klinowanie i naprężenia.
- Narzędzia do innych obudów (np. do DIP) nie pasują do geometrii PLCC i nie zapewniają stabilnego chwytu.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się konkretny typ podstawki/obudowy (tu: PLCC), najbezpieczniej szukać odpowiedzi wskazującej na narzędzie dedykowane do tego standardu, a nie narzędzie ogólnego zastosowania. W praktyce dodatkowo pamięta się o zasadach ochrony ESD (opaska, mata), aby nie uszkodzić wrażliwego układu podczas demontażu.
