KWALIFIKACJA BUD9 - STYCZEŃ 2019



PYTANIE NR 9.

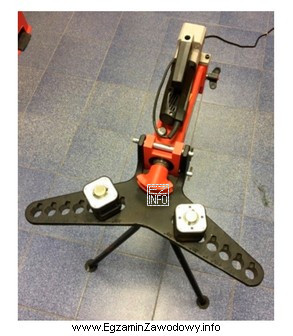

Które narzędzie stosowane do montażu instalacji wodociągowej zostało przedstawione na rysunku?
Ilustracja przedstawia narzędzie używane w instalacjach wodociągowych, a konkretnie giętarkę.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Giętarka służy do wykonywania kontrolowanych łuków na rurach (np. miedzianych lub wielowarstwowych) bez ich załamywania. Kalibrator przywraca kształt i fazuje koniec rury po cięciu, ekspander rozszerza końcówkę rury, a zaciskarka zaciska złączki na rurze – to inne operacje montażowe.

Pełne wyjaśnienie:

W montażu instalacji wodociągowej dobór narzędzia zależy od tego, jaką operację wykonujemy na rurze lub złączce. Narzędzie nazwane "giętarka" jest przeznaczone do gięcia rur, czyli formowania łuku o określonym promieniu. Celem jest uzyskanie zmiany kierunku przewodu bez wykonywania dodatkowych połączeń oraz bez uszkodzenia przekroju rury (np. spłaszczenia lub zagięcia).

Dlaczego pozostałe odpowiedzi nie pasują do tej funkcji?

  • "Kalibrator" nie służy do zmiany kształtu rury na łuku. W praktyce używa się go po ucięciu rury (zwłaszcza z tworzyw), aby przywrócić jej okrągłość i często wykonać fazę ułatwiającą wsunięcie do złączki. To etap przygotowania końcówki rury, a nie formowania przebiegu instalacji.
  • "Ekspander" wykonuje operację rozszerzania końcówki rury w systemach, gdzie połączenie realizuje się przez wsunięcie kształtki w rozszerzony koniec. To działanie dotyczy przede wszystkim końcówki rury, nie całego odcinka i nie tworzy łuku prowadzenia przewodu.
  • "Zaciskarka" służy do zaciskania tulei lub złączek na rurze (np. w systemach zaprasowywanych). Jej zadaniem jest wykonanie trwałego połączenia przez odkształcenie elementu złącznego, a nie nadawanie rurze promienia gięcia.

Wskazówka egzaminacyjna: jeśli na rysunku widać elementy prowadzące rurę i wymuszające łuk (np. rolki/segmenty gięcia), myśl o gięciu. Jeżeli widać szczęki profilowe do zaprasowywania – to narzędzie do połączeń (zaciskanie). Jeżeli widać trzpień/stożek do pracy na końcówce rury – częściej jest to kalibracja lub ekspansja.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest giętarka do rur w instalacji wodociągowej?
Giętarka to narzędzie do wykonywania kontrolowanych łuków na rurach, tak aby zmienić kierunek prowadzenia przewodu bez załamywania przekroju. Stosuje się ją m.in. przy pracach z rurami metalowymi lub wielowarstwowymi, gdy trzeba zachować estetykę i szczelność instalacji.
Jak odróżnić giętarkę od zaciskarki na rysunku?
Giętarka zwykle ma elementy prowadzące i formujące łuk (np. rolki, segment/krążek gięcia), bo jej celem jest nadanie promienia rurze. Zaciskarka ma szczęki/profil zacisku, bo służy do zaprasowania złączki na rurze. Kluczowa jest funkcja: gięcie vs łączenie.
Dlaczego kalibrator nie służy do gięcia rur?
Kalibrator pracuje na końcówce rury: przywraca okrągłość po cięciu i często wykonuje fazę, aby ułatwić wsunięcie rury do złączki. Nie zmienia przebiegu rurociągu i nie wytwarza łuków. To narzędzie przygotowawcze, a nie kształtujące trasę instalacji.
Kiedy stosuje się ekspander w instalacjach wodociągowych?
Ekspander stosuje się wtedy, gdy system połączeń wymaga rozszerzenia końcówki rury, aby wsunąć kształtkę i uzyskać szczelne połączenie. To operacja wykonywana na końcu rury, a nie na jej długości. Nie zastępuje giętarki, bo nie służy do zmiany kierunku rury.
Czy zaciskarka jest potrzebna przy każdej instalacji wodociągowej?
Nie zawsze. Zaciskarka jest potrzebna w systemach, w których połączenia wykonuje się przez zaprasowanie złączek (np. z tuleją). W innych technologiach używa się innych metod łączenia, więc potrzebne będą inne narzędzia. Na egzaminie zwracaj uwagę, jaki typ połączenia sugeruje rysunek.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu narzędzi instalatorskich?
Najczęstsze błędy wynikają z podobieństwa kształtów: studenci mylą narzędzia do pracy na końcówce rury (kalibracja/ekspansja) z narzędziami do łączenia (zacisk) lub kształtowania trasy (gięcie). Pomaga pytanie pomocnicze: czy narzędzie tworzy łuk, czy przygotowuje koniec rury?
Jak działa giętarka i po co zachowuje się promień gięcia?
Giętarka wymusza zgięcie rury po określonym promieniu, ograniczając ryzyko zgnieceń, spłaszczeń i pęknięć. Zachowanie promienia jest ważne, bo zbyt ciasne gięcie osłabia rurę i może powodować nieszczelności lub pogorszenie przepływu. W praktyce dobiera się promień do rodzaju rury.
Co oznacza kalibracja rury po cięciu i dlaczego jest ważna?
Kalibracja to przywrócenie właściwego kształtu (okrągłości) końcówki rury po cięciu oraz często jej sfazowanie. Jest ważna, bo zdeformowana krawędź może uszkodzić uszczelnienia w złączce albo utrudnić montaż, co zwiększa ryzyko nieszczelności. To inny etap niż gięcie.
Jakie narzędzie wybrać: giętarkę czy kolanka i kształtki?
Giętarkę wybiera się, gdy można wykonać łuk bezpiecznie dla danego typu rury i chce się ograniczyć liczbę połączeń. Kształtki (kolanka) są potrzebne, gdy gięcie nie jest dopuszczalne lub byłoby ryzykowne. Mniej połączeń często oznacza mniejsze ryzyko przecieków, ale technologia rury jest decydująca.
Jak przygotować się do pytań z rozpoznawania narzędzi na egzaminie BUD.9?
Ucz się przez skojarzenie: gięcie = zmiana kierunku rury, kalibracja = przygotowanie końcówki, ekspansja = rozszerzanie końca, zacisk = zaprasowanie złączki. Przeglądaj zdjęcia narzędzi i łącz je z typową czynnością montażową oraz rodzajem połączenia.
info

Statystycznie 44% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Giętarka służy do wykonywania kontrolowanych łuków na rurach (np. miedzianych lub wielowarstwowych) bez ich załamywania."

Materiały:

  • Instrukcje producentów systemów instalacyjnych (PEX, wielowarstwowe, miedziane) dotyczące narzędzi montażowych
  • Podręczniki do nauki zawodu instalatora/montera instalacji sanitarnych – dział: narzędzia i osprzęt
  • Materiały szkoleniowe BHP i warsztatowe z rozpoznawania oraz bezpiecznej obsługi narzędzi ręcznych i hydraulicznych
