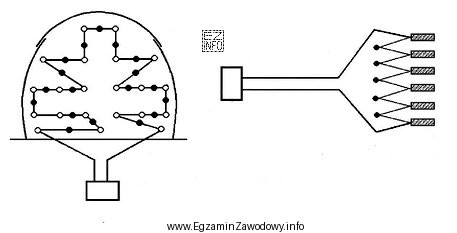

W połączeniu szeregowym elementy (tu: zapalniki) są połączone jeden za drugim. Z punktu widzenia schematu kluczowe jest to, że obwód ma jeden tor: impuls inicjujący przechodzi kolejno przez każdy zapalnik w ustalonej kolejności połączeń, bez tworzenia dodatkowych gałęzi.
Jak rozpoznać połączenie szeregowe na rysunku?
- Nie występują rozgałęzienia przewodów na kilka niezależnych gałęzi.
- Każdy kolejny zapalnik jest dołączony tak, że "kontynuuje" ten sam tor połączeń.
- Na schemacie można prześledzić jedną ciągłą ścieżkę od jednego przewodu obwodu do drugiego.
Odpowiedź "Równoległe" jest niepoprawna, gdyż połączenie równoległe rozpoznaje się po tym, że zapalniki są przyłączone do wspólnych punktów (węzłów), tworząc kilka gałęzi, które można śledzić równolegle. Tego typu rozgałęzienie jest cechą definicyjną układu równoległego.
Odpowiedź "Równoległo-szeregowe" opisuje układ mieszany, w którym występują jednocześnie odcinki szeregowe oraz równoległe (co najmniej jedno rozgałęzienie i co najmniej jeden ciąg elementów "jeden za drugim"). Jeśli schemat nie pokazuje takiej kombinacji (np. brak gałęzi), nie jest to układ mieszany.
Odpowiedź "Trójpierścieniowe" nie jest standardowym, podstawowym określeniem typu połączenia obwodu (w sensie szeregowe/równoległe/mieszane) i nie wynika z definicyjnych cech schematu połączeń w obwodzie inicjowania.
Wskazówka egzaminacyjna: zawsze szukaj na rysunku węzłów rozgałęzienia. Jeśli da się poprowadzić tylko jedną drogę między zaciskami obwodu – to typowy znak połączenia szeregowego.
