KWALIFIKACJA MTL1 + MTL2 - CZERWIEC 2022



PYTANIE NR 13.

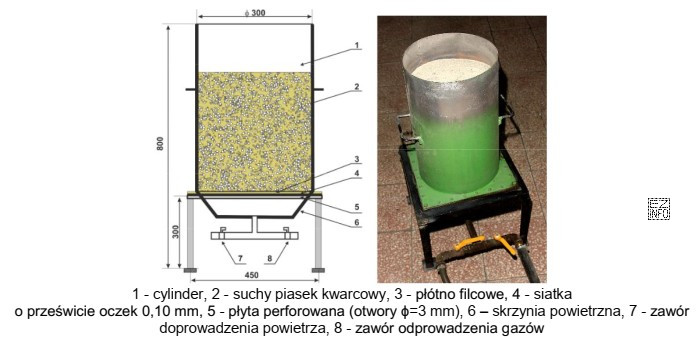

Jak nazywa się urządzenie przedstawione na rysunku?
Ilustracja przedstawia urządzenie używane w technice odlewniczej, znane jako fluidyzator.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Fluidyzator to urządzenie służące do wprowadzania materiału sypkiego w stan "płynny" przez doprowadzenie powietrza (fluidyzację), co ułatwia jego przemieszczanie i dozowanie. Pozostałe odpowiedzi dotyczą innych funkcji: przesiewania, magazynowania piasku lub formowania.

Pełne wyjaśnienie:

Odpowiedź "Fluidyzator." jest właściwa, gdy na rysunku przedstawiono urządzenie pracujące z materiałem sypkim (np. piaskiem) w taki sposób, aby zachowywał się on jak ciecz. Fluidyzacja polega na przepływie gazu (najczęściej powietrza) przez warstwę ziaren, co zmniejsza tarcie wewnętrzne, poprawia sypkość i umożliwia łatwiejsze podawanie oraz równomierne opróżnianie zbiorników.

Dlaczego pozostałe propozycje nie pasują do tej identyfikacji:

  • "Przesiewacz." kojarzy się z urządzeniem separującym ziarna według frakcji (sita, przesiewanie, klasyfikacja). Jego cechą funkcjonalną jest rozdział ziaren, a nie upłynnianie materiału powietrzem.
  • "Piaskownica." w praktyce oznacza miejsce/zbiornik do składowania piasku lub element wyposażenia niezwiązany bezpośrednio z mechanizmem fluidyzacji. Sama "piaskownica" nie opisuje typowej maszyny procesowej o działaniu pneumatycznym.
  • "Formierka." to maszyna do wykonywania form odlewniczych (zagęszczanie masy w skrzynkach, formowanie). Jej rozpoznanie opiera się na elementach związanych z formowaniem, a nie na pracy z warstwą materiału sypkiego w stanie fluidalnym.

Wskazówka egzaminacyjna: przy pytaniach "Jak nazywa się urządzenie przedstawione na rysunku?" warto najpierw ustalić funkcję (separacja, formowanie, magazynowanie, pneumatyczne upłynnianie), a dopiero potem dopasować nazwę. Zmniejsza to ryzyko wyboru odpowiedzi na podstawie samej znajomości terminu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest fluidyzator w odlewnictwie?
Fluidyzator to urządzenie, które doprowadza materiał sypki (np. piasek) do stanu fluidalnego przez przepływ powietrza. Dzięki temu materiał zachowuje się jak ciecz, łatwiej się przemieszcza, równomiernie opróżnia zbiorniki i może być stabilniej dozowany w procesie.
Jak rozpoznać fluidyzator na rysunku technicznym?
Najczęściej rozpoznaje się go po elementach związanych z doprowadzaniem powietrza (króćce, komora powietrzna, płyta/porowate dno) i pracy ze zbiornikiem materiału sypkiego. Kluczowa jest funkcja: napowietrzanie i "upłynnianie", a nie przesiewanie czy formowanie.
Dlaczego przesiewacz to nie to samo co fluidyzator?
Przesiewacz służy do rozdzielania ziaren według wielkości na sicie (separacja frakcji), a fluidyzator do poprawy sypkości i transportu/dozowania przez przepływ powietrza. Mechanizm działania i cel procesu są inne, choć oba urządzenia mogą pracować z piaskiem.
Co daje fluidyzacja materiału sypkiego w praktyce odlewni?
Fluidyzacja zmniejsza skłonność do mostkowania i zatykania się zsypów, ułatwia opróżnianie zasobników oraz stabilizuje podawanie piasku lub innego materiału. W praktyce poprawia powtarzalność procesu i ogranicza ręczne interwencje przy przesypie.
Kiedy stosuje się fluidyzator w linii przygotowania masy?
Stosuje się go wtedy, gdy materiał sypki musi być płynnie podawany z zasobnika do kolejnego urządzenia (np. dozownika, mieszarki) i istnieje ryzyko zbrylania lub "zawieszania" się materiału. Pomaga też przy transporcie pneumatycznym i równym rozładunku.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu maszyn z rysunku?
Częsty błąd to wybór nazwy "z przyzwyczajenia" (pierwsze skojarzenie) bez oceny funkcji urządzenia. Drugi błąd to mylenie maszyn pracujących na materiale sypkim: przesiewacz vs urządzenie do napowietrzania. Pomaga analiza: czy celem jest separacja, czy poprawa płynności.
Czy formierka może wyglądać podobnie do urządzeń od mas sypkich?
Na uproszczonych rysunkach ogólnych pewne elementy konstrukcji mogą być mylące, ale formierka jest związana z wykonywaniem form (skrzynki, zagęszczanie, układ formujący). Jeśli na rysunku dominuje zbiornik i elementy powietrzne do pracy z ziarnem, bardziej pasuje fluidyzator.
Jak odróżnić piaskownicę od urządzenia procesowego w odlewni?
"Piaskownica" to zwykle określenie miejsca/zbiornika do piasku, bez złożonej funkcji technologicznej. Urządzenie procesowe (np. fluidyzator) ma elementy aktywnego działania: doprowadzenie medium, sterowanie, komory, króćce, które wskazują na realizację konkretnej operacji technologicznej.
Jakie zagrożenia BHP mogą występować przy urządzeniach do fluidyzacji?
Ryzyka to m.in. zapylenie (wdychanie pyłów), hałas, elementy instalacji sprężonego powietrza oraz możliwość niekontrolowanego wysypu materiału. W praktyce ważne są osłony, odciągi, szczelność układu i stosowanie ochron dróg oddechowych zgodnie z zasadami zakładu.
Jak uczyć się rozpoznawania urządzeń odlewniczych po zdjęciach?
Najskuteczniej działa podejście "funkcja → cecha": najpierw ustal, co urządzenie robi (formuje, przesiewa, miesza, napowietrza), potem szukaj cech konstrukcji. Warto tworzyć własną fiszkę: nazwa, zastosowanie, 2–3 elementy rozpoznawcze i typowe pomyłki.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Fluidyzator to urządzenie służące do wprowadzania materiału sypkiego w stan "płynny" przez doprowadzenie powietrza (fluidyzację), co ułatwia jego przemieszczanie i dozowanie."

Materiały:

  • Instrukcje stanowiskowe/DTR urządzeń stosowanych w szkolnej pracowni odlewniczej (jeśli dostępne)
  • Ilustrowane atlasy/kompendia maszyn i urządzeń odlewniczych używane w kształceniu zawodowym
  • Notatki z zajęć praktycznych: porównanie funkcji przesiewacza, formierki i urządzeń do napowietrzania materiałów sypkich
