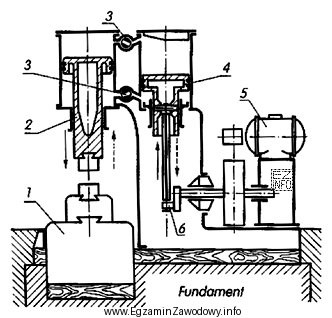

W młocie sprężarkowym kluczowe jest rozróżnienie elementów zespołu uderzającego od elementów układu sprężarki. Element oznaczony jako bijak to część robocza, która w czasie cyklu pracy porusza się i bezpośrednio przekazuje energię uderzenia na strefę kucia (narzędzie/odkuwkę). Dlatego identyfikacja "bijaka" na schemacie dotyczy wskazania części odpowiedzialnej za samo uderzenie.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Stempel – w nazewnictwie kuźniczym/obróbki plastycznej bywa kojarzony z elementem narzędzia kształtującego lub częścią współpracującą z uderzeniem, ale nie musi być tożsamy z elementem uderzającym młota. W tym zadaniu nie wskazuje właściwej części oznaczonej numerem 2.
- Szabota – to najczęściej masywna podstawa/"kowadło" stanowiące element podporowy w strefie roboczej. Jej zadaniem jest przeniesienie obciążeń na fundament i stabilizacja, a nie wykonywanie ruchu uderzającego.
- Tłok sprężarki – jest elementem układu wytwarzania i sterowania sprężonym powietrzem (część sprężarki), a nie częścią narzędzia/zespołu roboczego uderzającego w materiał. W schematach młotów sprężarkowych elementy sprężarki są zwykle wydzielone funkcjonalnie od części bijącej.
Wskazówka egzaminacyjna: gdy widzisz odpowiedzi mieszające elementy "strefy kucia" (bijak, stempel, szabota) z elementami układu pneumatycznego (tłok sprężarki), najpierw ustal, czy pytanie dotyczy części roboczej uderzającej czy części napędu/medium. To pozwala uniknąć wyboru intuicyjnego opartego na samej znajomości słowa "tłok".
