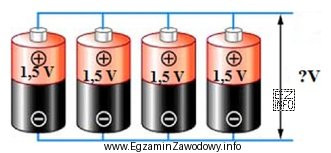

Na schemacie cztery identyczne ogniwa 1,5 V mają połączone razem wszystkie zaciski dodatnie oraz razem wszystkie zaciski ujemne. Taki sposób łączenia oznacza połączenie równoległe.
W połączeniu równoległym źródeł napięcia napięcie wyjściowe nie sumuje się, ponieważ oba zaciski wyjściowe są wspólne dla wszystkich ogniw. W praktyce oznacza to, że różnica potencjałów między wspólną szyną "+" i wspólną szyną "-" jest taka sama jak dla pojedynczego ogniwa. Dlatego napięcie układu wynosi 1,5 V.
Warto porównać to z połączeniem szeregowym: tam łączy się "+" jednego ogniwa z "-" następnego, tworząc łańcuch. Wtedy napięcia się dodają i dla czterech ogniw po 1,5 V wyszłoby 6,0 V. Na tym zadaniu łatwo popełnić błąd, gdy patrzy się tylko na liczbę ogniw i odruchowo mnoży 4 × 1,5 V.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 3,0 V odpowiadałoby dwóm ogniwom połączonym szeregowym lub innemu mieszaniu połączeń, czego schemat nie pokazuje.
- 4,5 V odpowiadałoby trzem ogniwom w szeregu, także niezgodnie z rysunkiem.
- 6,0 V to wynik dla czterech ogniw w szeregu, ale na ilustracji nie ma połączeń "+ do -" między kolejnymi ogniwami, tylko wspólne szyny dla wszystkich biegunów tego samego rodzaju.
W zastosowaniach lotniczych połączenia równoległe baterii spotyka się m.in. tam, gdzie chce się zwiększyć pojemność i niezawodność, zachowując napięcie systemu.
