W stropie żebrowym żebra (belki) wystają poniżej płyty, dlatego wymagają osobnego deskowania. W obmiarze powierzchni deskowania belki przyjmuje się te powierzchnie, które stykają się z mieszanką betonową i są formowane szalunkiem: spód belki oraz dwa boki pionowe. Nie uwzględnia się górnej powierzchni żebra, ponieważ jest ona połączona z płytą stropową.

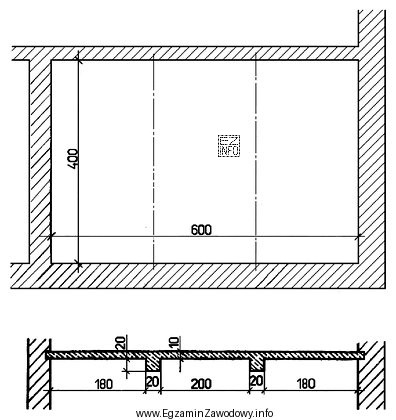

Z rysunku technicznego odczytujemy:
- liczbę belek: 2 (dwa żebra widoczne w przekroju i zaznaczone w rzucie),
- długość każdej belki: 400 cm = 4,0 m,
- wymiary przekroju części deskowanej: szerokość spodu 20 cm = 0,2 m oraz wysokość boków 20 cm = 0,2 m (część żebra poniżej płyty).
Najpierw liczymy "obwód deskowania" jednej belki, ale tylko dla trzech powierzchni: lewy bok + spód + prawy bok:
0,2 m + 0,2 m + 0,2 m = 0,6 m.
Następnie obliczamy łączną powierzchnię deskowania wszystkich belek:
2 × 4,0 m × 0,6 m = 4,80 m2.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 2,40 m2 – typowy wynik policzenia tylko jednej belki: 1×4,0×0,6.
- 1,60 m2 – odpowiada policzeniu samych spodów dwóch belek: 2×4,0×0,2 (pominięte boki).
- 0,80 m2 – odpowiada policzeniu spodu tylko jednej belki: 1×4,0×0,2.
Wskazówka egzaminacyjna: zawsze sprawdź, czy w deskowaniu belki uwzględniasz trzy powierzchnie (bok–spód–bok) oraz czy mnożysz wynik przez liczbę elementów odczytaną z rzutu.
