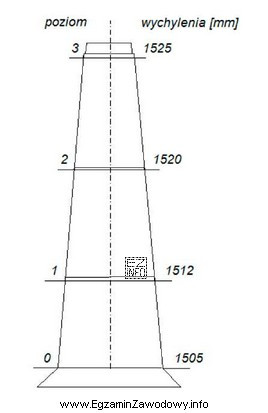

Wychylenie osi komina to miara odchyłki osi obiektu od przyjętego odniesienia (najczęściej osi/pionu przechodzącego przez punkt odniesienia lub osi wyznaczonej na poziomie bazowym). W zadaniach tego typu szkic przedstawia zwykle położenie osi (lub punktów na obwodzie) na kilku poziomach oraz jednoznacznie wskazany poziom odniesienia.
Aby poprawnie policzyć wychylenie na "poziomie 3", należy wykonać te kroki:
- Odczytać ze szkicu dane potrzebne do wyznaczenia położenia osi na poziomie 3 (np. przesunięcie w kierunku X/Y albo odchyłkę w jednym kierunku).
- Odczytać analogiczną informację dla poziomu odniesienia (lub wartość, względem której liczymy różnicę).
- Obliczyć różnicę położeń osi: wychylenie = położenie na poziomie 3 − położenie na poziomie odniesienia (często interesuje nas wartość bezwzględna).
- Sprawdzić jednostki: wszystkie odczyty muszą być w mm; jeśli szkic lub dane podają inne jednostki, trzeba je przeliczyć.
Odpowiedź "20 mm" jest poprawna, jeżeli dokładnie taka różnica wynika z danych ze szkicu po odniesieniu do poziomu bazowego. Pozostałe propozycje (15 mm, 5 mm, 25 mm) odpowiadają typowym pomyłkom: pominięciu poziomu odniesienia, błędnemu odejmowaniu, zaokrągleniu lub odczytaniu niewłaściwego wymiaru ze szkicu.
Na egzaminie warto stosować prostą kontrolę: zapisać krótko, co odejmujemy od czego, dopisać jednostki przy każdej wartości oraz na końcu ocenić, czy wynik jest realistyczny w kontekście skali rysunku i wielkości odchyłek obiektów wysokich.
