KWALIFIKACJA MEC9 - STYCZEŃ 2025



PYTANIE NR 3.

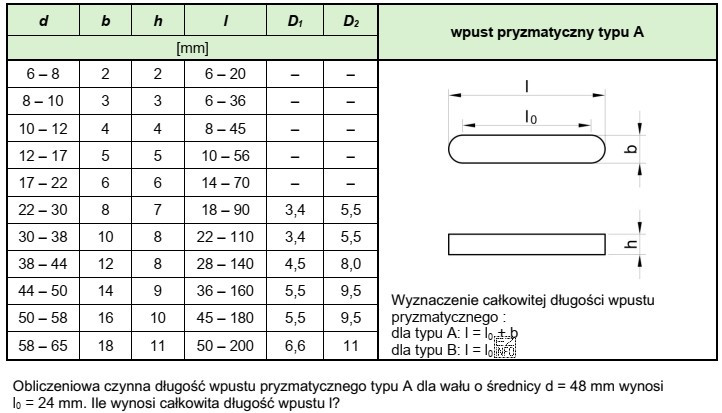

Obliczeniowa czynna długość wpustu pryzmatycznego typu A dla wału o średnicy d = 48 mm wynosi l0 = 24 mm. Ile wynosi całkowita długość wpustu l?
Obliczeniowa czynna długość wpustu pryzmatycznego typu A dla wał
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Obliczenia: Z tabeli dla wału o średnicy d = 48 mm można odczytać, że szerokość wpustu b wynosi 14 mm. Zgodnie z informacją obliczeniowa czynna długość wpustu l0 = 24 mm. Całkowita długość wpustu l dla wpustu pryzmatycznego typu A oblicza się według wzoru: l = l0 + b.

Podstawiając wartości: l = 24 mm + 14 mm = 38 mm.

Całkowita długość wpustu wynosi 38 mm. To wynik zgodny z podaną poprawną odpowiedzią „38 mm”.
