KWALIFIKACJA MEC5 - STYCZEŃ 2019



PYTANIE NR 2.

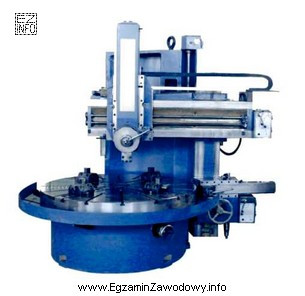

Obrabiarką przedstawioną na rysunku jest
Ilustracja przedstawia tokarkę karuzelową, która jest maszyną używaną w obróbce skrawaniem, szczególnie do obróbki dużych i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tokarka karuzelowa to tokarka o pionowej osi obrotu, zwykle z dużym stołem/uchwytem "karuzelowym" do ciężkich i wielkogabarytowych detali. Strugarka wykonuje ruch posuwisto-zwrotny, frezarka pracuje wieloostrzowym frezem, a wiertarka jest przeznaczona głównie do wykonywania otworów.

Pełne wyjaśnienie:

Tokarka karuzelowa (tokarka pionowa) jest przeznaczona głównie do toczenia elementów o dużych średnicach i znacznej masie, gdzie wygodne jest mocowanie detalu na dużym stole/uchwycie obracającym się wokół pionowej osi. W toczeniu narzędzie jest jednoostrzowe (nóż tokarski), a ruch główny wykonuje zwykle przedmiot (obrót stołu/uchwytu), natomiast posuw realizuje narzędzie.

Dlatego odpowiedź "tokarka karuzelowa" jest właściwa, jeżeli rysunek przedstawia maszynę z charakterystycznym dużym stołem obrotowym oraz układem suportów/narzędzi pracujących nad stołem lub z boku.

  • "Strugarka wzdłużna" bywa mylona, gdy ktoś kojarzy duży stół z obróbką dużych elementów. W struganiu kluczowa jest jednak praca ruchem posuwisto-zwrotnym (narzędzia lub stołu) oraz inna budowa zespołów roboczych niż w tokarce.
  • "Frezarka pozioma" ma wrzeciono ustawione poziomo i pracuje narzędziem wieloostrzowym (frezem). Zwykle rozpoznaje się ją po typowym układzie wrzeciona, belki/ramienia (w wielu konstrukcjach) oraz sposobie mocowania narzędzia i prowadzenia posuwów stołu.
  • "Wiertarka wspornikowa" jest nastawiona na wykonywanie otworów. Rozpoznawczo dominuje kolumna i wspornik (ramię) z głowicą wiertarską, a nie układ charakterystyczny dla tokarki z dużym stołem obrotowym do toczenia.

Wskazówka egzaminacyjna: przy rozpoznawaniu obrabiarki nie opieraj się na jednym elemencie (np. "duży stół"), tylko sprawdź: orientację osi wrzeciona, rodzaj narzędzia (jedno- czy wieloostrzowe) oraz jaki element wykonuje ruch główny (przedmiot czy narzędzie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest tokarka karuzelowa i do czego służy?
Tokarka karuzelowa to tokarka o pionowej osi obrotu, zwykle z dużym stołem obrotowym. Stosuje się ją do obróbki ciężkich, dużych detali o dużej średnicy (np. pierścienie, kołnierze), gdzie łatwiej jest je oprzeć i zamocować na stole niż w klasycznym uchwycie tokarki poziomej.
Jak rozpoznać na rysunku tokarkę karuzelową?
Szukaj cech typowych dla tokarki pionowej: dużego stołu/uchwytu obracającego się wokół osi pionowej oraz zespołów narzędziowych pracujących nad stołem lub z boku. Dodatkowo ważne jest, że w toczeniu ruch główny wykonuje przedmiot (obrót stołu), a narzędzie realizuje posuw.
Jaka jest różnica między tokarką karuzelową a frezarką poziomą?
W tokarce karuzelowej obraca się przedmiot, a narzędzie jest zwykle jednoostrzowe (nóż). We frezarce poziomej ruch główny wykonuje narzędzie wieloostrzowe (frez) osadzone w poziomym wrzecionie. Różny jest też typowy układ zespołów roboczych i sposób prowadzenia posuwów.
Dlaczego tokarki karuzelowe stosuje się do ciężkich detali?
Ponieważ detal może spoczywać na stole obrotowym, co ułatwia mocowanie i zmniejsza problemy z ugięciami oraz wyważeniem przy dużych średnicach. W wielu przypadkach jest to bezpieczniejsze i bardziej stabilne technologicznie niż mocowanie dużego elementu w tokarce poziomej.
Co odróżnia strugarkę wzdłużną od tokarki?
Strugarka wzdłużna pracuje ruchem posuwisto-zwrotnym (charakterystyczne "struganie" powierzchni), a nie ruchem obrotowym przedmiotu jak w tokarce. Z tego wynika inna budowa układu napędowego i prowadnic oraz inne typowe zastosowania (np. duże płaszczyzny).
Czy wiertarka wspornikowa może przypominać tokarkę na rysunku?
Zwykle nie, ale bywa mylona, gdy ktoś widzi kolumnę i masywną konstrukcję. Wiertarka wspornikowa ma głowicę wiertarską na wsporniku i służy głównie do wykonywania otworów. Nie ma typowego dla tokarki układu toczenia z obrotem detalu i suportem nożowym.
Jakie cechy obrabiarek są najważniejsze na egzaminie przy rozpoznawaniu?
Najczęściej sprawdzają: orientację osi (pion/poziom), element wykonujący ruch główny (narzędzie czy przedmiot), rodzaj narzędzia (jednoostrzowe czy wieloostrzowe) oraz typowe zespoły konstrukcyjne (stół obrotowy, wrzeciono, suport, kolumna, wspornik).
Kiedy wybiera się tokarkę karuzelową zamiast tokarki kłowej?
Gdy obrabiany element ma dużą średnicę, jest ciężki i wygodniej go ustawić na stole obrotowym niż mocować między kłami. Tokarki karuzelowe są też korzystne przy obróbce krótkich, masywnych detali o kształtach osiowo-symetrycznych.
Jakie błędy najczęściej popełnia się w pytaniach o rozpoznawanie obrabiarek?
Typowe błędy to wybór po jednym skojarzeniu (np. "duży stół = frezarka"), pomijanie orientacji osi, mylenie narzędzia (nóż vs frez) oraz nieuwzględnianie ruchu głównego. Pomaga nawyk: najpierw określ proces (toczenie/frezowanie), dopiero potem typ maszyny.
Jak przygotować się do zadań z rysunkami obrabiarek MEC.3?
Ćwicz na zestawach zdjęć i prostych schematach: podpisuj elementy (wrzeciono, stół, suport, kolumna) i dopasowuj do procesu obróbki. Twórz listę cech odróżniających każdą obrabiarkę. Na egzaminie najpierw rozpoznaj technologię skrawania, a potem wariant konstrukcyjny.
