KWALIFIKACJA ELE5 - WRZESIEŃ 2015

PYTANIE NR 28.

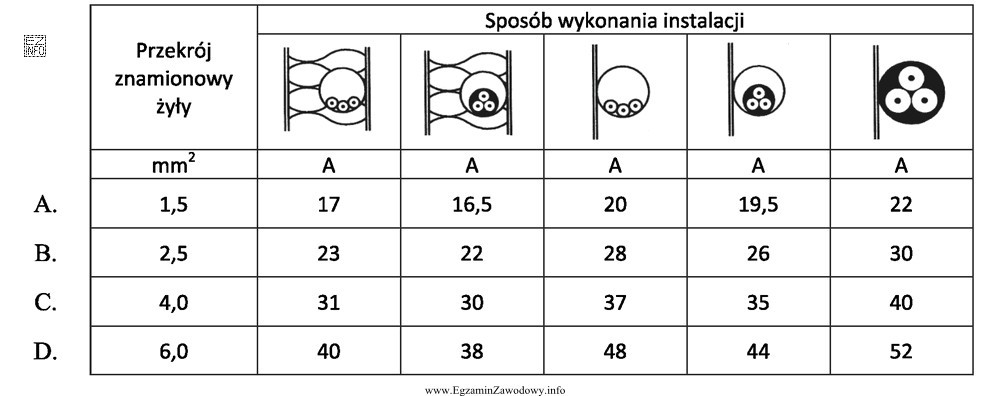

Obwód elektryczny przeznaczony do zasilania grzejników oporowych o łącznej mocy znamionowej 6 kW oraz prądzie ciągłym o natężeniu 26 A należy zasilić za pomocą przewodu miedzianego, ułożonego w rurze w izolowanej cieplnie ścianie. Na podstawie tabeli określ, jaki należy zastosować minimalny przekrój żył.

Obwód elektryczny przeznaczony do zasilania grzejników oporowych o łą

A.
B.
C.
D.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Wybór minimalnego przekroju żył przewodu miedzianego opiera się na maksymalnym dopuszczalnym prądzie ciągłym, który może przewodzić dany przekrój. W tabeli dla przewodu miedzianego ułożonego w rurze w izolowanej cieplnie ścianie, przekrój 4,0 mm² może przewodzić prąd o natężeniu do 37 A, co jest większe niż wymagane 26 A, dlatego odpowiedź "C" jest poprawna.
