Odchyłka górna czopa oznacza, o ile maksymalny dopuszczalny wymiar czopa może być większy od wymiaru nominalnego (w tym przypadku 8 mm). Innymi słowy: jest to "górna granica" strefy tolerancji dla wałka/czopa, wyrażona w milimetrach.
Żeby poprawnie odpowiedzieć na takie pytanie, wykonuje się następujące kroki:

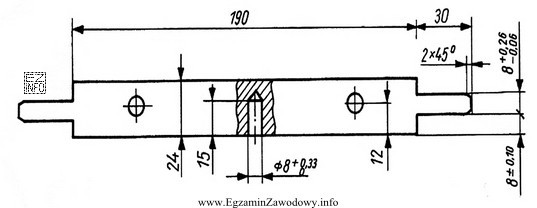

- Wskazuje się na rysunku konkretny wymiar czopa 8 mm, do którego przypisano tolerancję (np. zapis tolerancji przy wymiarze lub w tabelce tolerancji rysunku).
- Ustala się, że chodzi o czop (wałek), a nie o otwór. To ważne, bo oznaczenia i interpretacja odchyłek dla wałka i otworu są rozróżniane.
- Odczytuje się odchyłkę górną (czyli wartość dotycząca wymiaru maksymalnego), a nie odchyłkę dolną ani tolerancję całkowitą.
Poprawna odpowiedź "0,26 mm" oznacza, że górny wymiar graniczny czopa wynosiłby 8,00 mm + 0,26 mm = 8,26 mm (w ujęciu ideowym; w praktyce dokładny zapis zależy od sposobu tolerowania na rysunku).
Dlaczego pozostałe wartości są niepoprawne? Odpowiedzi "0,20 mm" oraz "0,06 mm" typowo odpowiadają innym wielkościom, np. odchyłce dla innej klasy tolerancji, odchyłce dolnej albo części zakresu tolerancji. Z kolei "0,32 mm" może wynikać z pomylenia odchyłki górnej z tolerancją całkowitą (suma odchyłek) lub z odczytu z innego wymiaru na rysunku. W zadaniach z rysunku technicznego kluczowe jest, aby czytać wartości dokładnie z właściwego miejsca dokumentacji oraz nie zamieniać pojęć: odchyłka górna to jedna granica, a tolerancja to cały dopuszczalny przedział.
W kontekście montażu i obsługi maszyn przemysłu drzewnego taka umiejętność pozwala poprawnie ocenić, czy część będzie pasowała do współpracującego elementu (np. łożyska, tulei, koła) oraz czy wynik pomiaru mieści się w dopuszczalnych granicach.
