Krzywa grzewcza w regulacji pogodowej opisuje zależność temperatury zasilania instalacji grzewczej od temperatury zewnętrznej. "Nastawa krzywej" (często nazywana nachyleniem lub parametrem krzywej) determinuje, jak mocno zmienia się temperatura zasilania przy zmianach temperatury na zewnątrz.

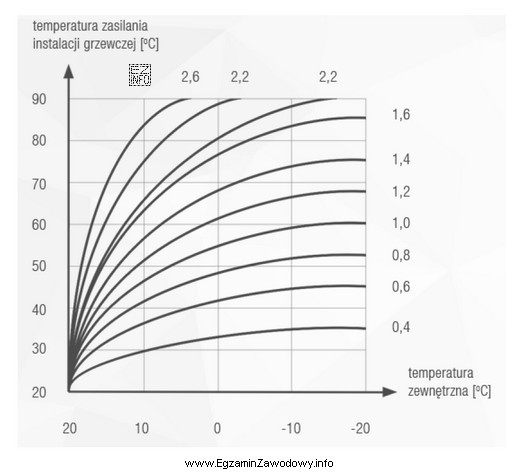

W tym zadaniu nie wykonuje się typowych obliczeń z wzoru, tylko odczytuje wartość nastawy z dołączonego wykresu:
- na osi temperatury zewnętrznej odnajduje się +15°C,
- na osi temperatury zasilania odnajduje się 70°C,
- sprawdza się, która z narysowanych krzywych przechodzi przez taki punkt pracy.
Krzywa przechodząca przez punkt (+15°C; 70°C) jest opisana nastawą 2,6, dlatego odpowiedź "2,6" spełnia warunek zadania.
Dlaczego pozostałe wartości są niepoprawne? Nastawy "1,0", "1,2" i "1,6" odpowiadają innym przebiegom krzywych: dla tej samej temperatury zewnętrznej dają inną temperaturę zasilania (niższą lub wyższą, zależnie od wykresu). Ich wybór zwykle wynika z błędu odczytu skali albo z pomylenia krzywej o podobnym przebiegu.
Wskazówka egzaminacyjna: przy odczycie zawsze wykonaj krótką kontrolę logiczną: czy wybrana krzywa faktycznie przechodzi przez punkt zadany w treści, a nie jest tylko "najbliżej". Jeśli wykres ma gęste linie, pomocne bywa prowadzenie cienkich linii pomocniczych równolegle do osi.
