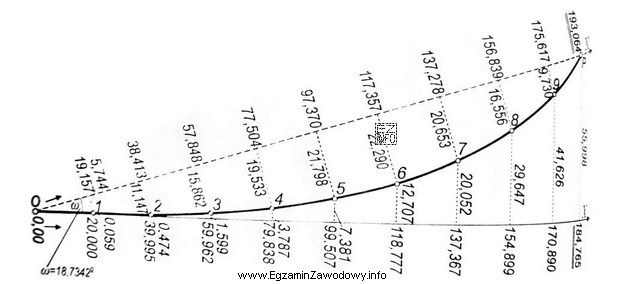

W zadaniach z tyczenia klotoidy szkic dokumentacyjny (lub tabela) porządkuje dane dla kolejnych punktów pośrednich. Dla każdego punktu zwykle podaje się wielkości potrzebne do odtworzenia geometrii w terenie, w tym rzędną od cięciwy, czyli odsadzkę odkładaną od cięciwy (najczęściej prostopadle do niej) tak, aby uzyskać położenie danego punktu pośredniego na krzywej.
W tym pytaniu kluczowe są dwa kroki:
- Identyfikacja właściwego punktu – należy znaleźć na szkicu pozycję odpowiadającą punktowi pośredniemu nr 6 (uważając, aby nie pomylić numeracji lub wiersza/oznaczenia).
- Odczyt właściwej wielkości – należy wybrać wartość opisaną jako "rzędna"/"odsadzka" odkładana od cięciwy, a nie inną liczbę (np. odnoszącą się do długości, kilometrażu czy innej współrzędnej).
Dla punktu pośredniego nr 6 ze szkicu odczytuje się wartość rzędnej równą 22,290 m. Ta wartość jest następnie odkładana od cięciwy zgodnie z zasadą konstrukcji punktów pośrednich klotoidy.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 12,707 m – jest liczbą tego samego typu zapisu, ale nie odpowiada rzędnej dla punktu nr 6; typowy błąd to przesunięcie o wiersz/kolumnę lub odczyt dla innego numeru punktu.
- 117,357 m – wartość znacznie większa, prawdopodobnie odnosząca się do innej wielkości ze szkicu (np. odległości/odcinka) albo innego elementu zestawienia, a nie do rzędnej od cięciwy dla punktu 6.
- 118,777 m – analogicznie, jest to wartość niepasująca do "odsadzki" dla wskazanego punktu; częsty mechanizm błędu to wybór liczby sąsiadującej w szkicu lub z innej rubryki o podobnym formacie.
Wskazówka egzaminacyjna: przed przepisaniem liczby zawsze sprawdź nagłówek kolumny oraz to, czy odczyt dotyczy "rzędnej od cięciwy" i dokładnie punktu nr 6. To najskuteczniej eliminuje pomyłki wynikające z automatycznego odczytu tabeli.
