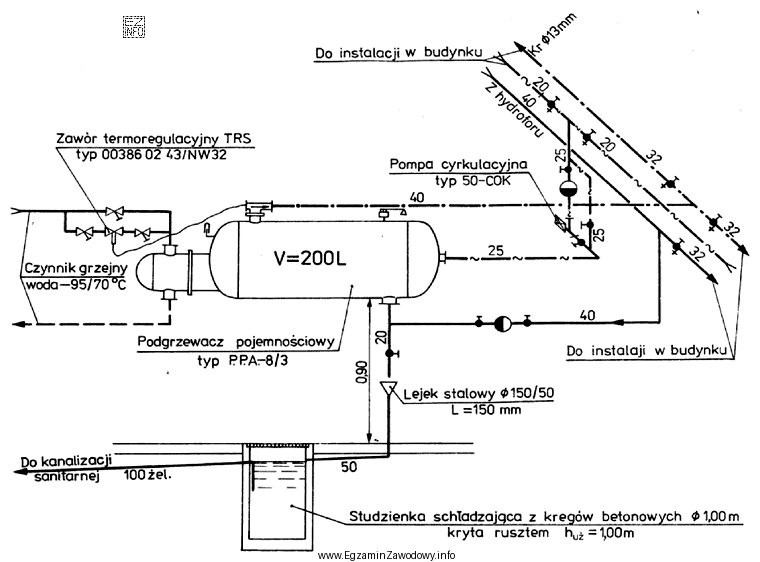

Zadanie polega na odczycie informacji z dokumentacji graficznej, a nie na obliczeniach. Kluczowe jest rozpoznanie, czym na schemacie jest "zawór odcinający ze spustem". W praktyce jest to zawór odcinający wyposażony w możliwość opróżnienia odcinka instalacji (spust/króciec spustowy), co na schemacie powinno być pokazane odrębnym znakiem graficznym przy zaworze.
Aby poprawnie odpowiedzieć:
- najpierw odnajdź na schemacie symbol zaworu odcinającego ze spustem (nie myl go z zaworem odcinającym bez spustu, filtrem czy zaworem zwrotnym),
- następnie policz wszystkie wystąpienia tego symbolu w całym układzie podłączenia podgrzewacza,
- zwróć uwagę na elementy umieszczone na odgałęzieniach, obejściach i odcinkach pomocniczych – często są pomijane, choć nadal należą do schematu podłączenia.
Odpowiedź "5 sztuk." jest zgodna z poprawnym zliczeniem wszystkich zaworów odcinających, które na schemacie mają oznaczony spust.
Pozostałe odpowiedzi są typowymi wynikami błędów:
- "1 sztuka." zwykle wynika z policzenia tylko jednego zaworu przy jednym przyłączu (np. na dopływie), z pominięciem pozostałych miejsc,
- "2 sztuki." często jest skutkiem założenia, że elementy występują parami (np. dopływ i odpływ), bez przejrzenia całego schematu,
- "6 sztuk." bywa efektem zaliczenia do tej grupy także zaworów odcinających bez spustu albo podwójnego policzenia tego samego elementu na skrzyżowaniu linii.
Wskazówka egzaminacyjna: zaznaczaj policzone elementy (np. kropką ołówkiem na kopii) i licz metodycznie od jednego końca schematu do drugiego – minimalizuje to pomyłki w zliczaniu symboli.
