PYTANIE NR 32.
Odłącznik sekcyjny oznaczony numerem 20 jest odpowiedzialny za

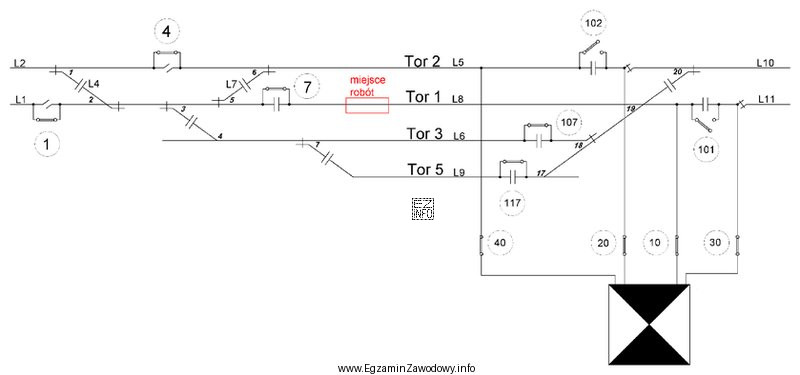

Ilustracja przedstawia schemat elektryczny związany z siecią trakcyjną, używany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odłącznik sekcyjny jest aparatem łączeniowym służącym do wykonywania połączeń/rozłączeń sekcji sieci jezdnej, a nie do samoczynnego wyłączania zwarć.
Dlatego poprawne jest wskazanie funkcji polegającej na połączeniu kabla zasilacza z siecią jezdną nad torem parzystym (OKZ), a nie z obwodem powrotnym ani z zabezpieczeniami.

Pełne wyjaśnienie:

Odłącznik sekcyjny to element łączeniowy stosowany w sieci trakcyjnej do sekcjonowania (podziału) sieci jezdnej oraz do wykonywania zaplanowanych przełączeń w czasie eksploatacji i prac utrzymaniowych. Jego typową rolą jest zestawienie albo rozdzielenie obwodów zasilania danej sekcji sieci jezdnej, np. nad określonym torem.

Odpowiedź "połączenie kabla zasilacza z siecią jezdną nad torem parzystym (OKZ)" opisuje właśnie taką funkcję: zestawienie zasilania z odpowiednią częścią sieci jezdnej. To jest spójne z ideą odłącznika jako aparatu do wykonywania widocznej przerwy izolacyjnej i realizacji manewrów ruchowych w układzie zasilania.

Pozostałe odpowiedzi są typowymi pułapkami:

  • "połączenie … nad torem parzystym i nieparzystym" sugeruje jednoczesne zasilanie obu torów jednym działaniem. W praktyce układy sekcjonowania i podział na tory/sekcje są prowadzone tak, aby móc nimi zarządzać selektywnie; stwierdzenie "parzystym i nieparzystym" nie opisuje jednoznacznej, specyficznej funkcji pojedynczego odłącznika sekcyjnego.
  • "połączenie kabla sieci powrotnej z kabiną sekcyjną" dotyczy obwodu powrotnego (prądu powrotnego), który jest innym torem prądowym niż sieć jezdna. Odłącznik sekcyjny w tym ujęciu nie pełni roli "łącznika powrotnego" z kabiną, tylko dotyczy sekcjonowania i przełączeń w obwodzie jezdnym.
  • "automatyczne wyłączanie zwarć" jest funkcją zabezpieczeń i aparatów przystosowanych do przerywania prądów zwarciowych (np. wyłączników). Odłącznik zasadniczo nie jest przeznaczony do samoczynnego wyłączania zwarć; służy do łączeń eksploatacyjnych w warunkach przewidzianych dla aparatu łączeniowego.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się "automatyczne wyłączanie zwarć", zwykle chodzi o aparat zabezpieczeniowy. Jeśli pytanie dotyczy odłącznika, właściwe będą odpowiedzi opisujące łączenie/rozłączanie sekcji, pól lub odcinków zasilania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odłącznik sekcyjny w sieci trakcyjnej?
Odłącznik sekcyjny to aparat łączeniowy używany do rozdzielania i zestawiania odcinków (sekcji) sieci jezdnej. Umożliwia prowadzenie prac utrzymaniowych i manewrów zasilania, tworząc wyraźną przerwę izolacyjną. Nie jest to urządzenie przeznaczone do samoczynnego wyłączania zwarć.
Dlaczego odłącznik nie służy do automatycznego wyłączania zwarć?
Wyłączanie zwarć wymaga aparatu, który potrafi bezpiecznie przerwać bardzo duży prąd zwarciowy i współpracuje z zabezpieczeniami. Odłącznik jest głównie aparatem do łączeń eksploatacyjnych i zapewnienia widocznej przerwy. Funkcję "automatycznego wyłączenia" realizują zabezpieczenia i odpowiednie aparaty łączeniowe.
Jak rozpoznać w zadaniu, że chodzi o funkcję łączeniową, a nie zabezpieczeniową?
Jeżeli w pytaniu występuje słowo "odłącznik", zwykle chodzi o łączenie/rozłączanie sekcji, pól lub odcinków sieci. Funkcje zabezpieczeniowe są częściej opisywane jako "samoczynne", "zabezpieczenie", "wyłączanie zwarć" i dotyczą innych aparatów. Warto szukać słów: sekcja, zasilanie, połączenie.
Co oznacza "sekcjonowanie" sieci jezdnej?
Sekcjonowanie to podział sieci jezdnej na odcinki, które można niezależnie zasilać lub wyłączać. Dzięki temu awaria albo planowane prace w jednym miejscu nie muszą powodować wyłączenia zasilania na całej linii. Sekcjonowanie realizuje się m.in. aparatami łączeniowymi oraz odpowiednią organizacją punktów zasilania.
Jakie są typowe zastosowania odłączników w eksploatacji trakcji?
Odłączniki stosuje się do przygotowania bezpiecznego miejsca pracy (odłączenie sekcji), do przełączeń zasilania między odcinkami oraz do izolowania fragmentu sieci na czas usuwania awarii. W praktyce ważne jest potwierdzenie stanu rozłączenia i stosowanie procedur bezpieczeństwa właściwych dla urządzeń wysokiego napięcia.
Czym różni się sieć jezdna od sieci powrotnej?
Sieć jezdna to część obwodu zasilania, która dostarcza energię do pojazdu trakcyjnego (przewód jezdny). Obwód/sieć powrotna to droga powrotu prądu do źródła (np. przez szyny i połączenia powrotne). To dwa różne tory prądowe, dlatego odpowiedzi mieszające "sieć jezdną" z "siecią powrotną" często wskazują na inny typ elementu niż odłącznik sekcyjny.
Czy jeden odłącznik może łączyć zasilanie dla dwóch torów naraz?
W zadaniach egzaminacyjnych zwykle zakłada się rozdział na tory i sekcje tak, aby można było sterować zasilaniem selektywnie. Stwierdzenie o jednoczesnym łączeniu toru parzystego i nieparzystego wymagałoby bardzo konkretnego układu i opisu schematu. Bez takiego doprecyzowania bezpieczniej jest przyjąć, że odłącznik dotyczy jednej określonej sekcji.
Jakie błędy najczęściej popełnia się przy pytaniach o odłączniki?
Najczęstszy błąd to przypisanie odłącznikowi funkcji zabezpieczeniowej (wyłączanie zwarć), bo brzmi "ważnie" i kojarzy się z bezpieczeństwem. Drugi błąd to mylenie obwodu jezdnego z powrotnym przez podobne nazwy kabli. Trzeci to ignorowanie informacji o torze parzystym/nieparzystym i wybór zbyt ogólnej odpowiedzi.
Kiedy w praktyce używa się odłącznika sekcyjnego przy pracach utrzymaniowych?
Odłącznik wykorzystuje się przed rozpoczęciem robót w pobliżu sieci jezdnej, aby odłączyć odpowiednią sekcję i umożliwić dalsze czynności zabezpieczające (zgodnie z procedurami eksploatacyjnymi). Stosuje się go też przy przełączeniach zasilania w czasie planowanych wyłączeń. Kluczowe jest przestrzeganie zasad bezpieczeństwa.
Jak przygotować się do zadań ze schematów z numerowanymi elementami?
Ćwicz czytanie schematów ideowych zasilania trakcji: ucz się, co oznaczają odłączniki, wyłączniki, sekcje i punkty zasilania. Zwracaj uwagę na opisy torów (parzysty/nieparzysty) oraz kierunek zasilania. Na egzaminie najpierw ustal, czy element jest łączeniowy czy zabezpieczeniowy, dopiero potem wybieraj odpowiedź.
