KWALIFIKACJA BUD18 - STYCZEŃ 2018



PYTANIE NR 13.
Odległość punktu 0/0 + 50, na którym został wykonany profil poprzeczny trasy, od początku trasy wynosi

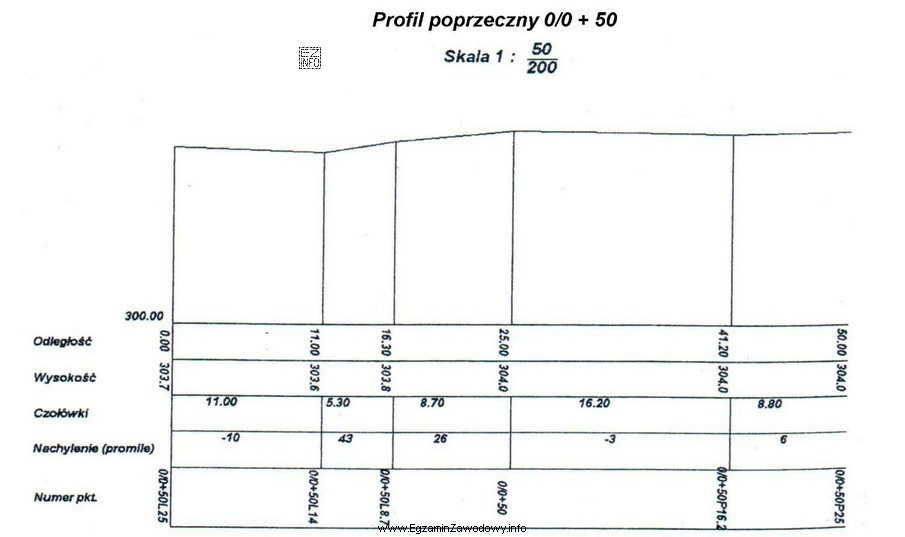

Ilustracja przedstawia profil poprzeczny trasy, co jest typowym elementem w pracy technika geodety.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zapis 0/0 + 50 (spotykany jako 0+050) oznacza kilometraż/pikietaż mierzony od początku trasy.
Składnik "+50" wskazuje odległość 50 m od początku, więc punkt wykonania profilu poprzecznego leży w odległości 50,00 m.

Pełne wyjaśnienie:

W geodezji inżynieryjnej położenie punktów na trasie bardzo często opisuje się kilometrażem (pikietażem), czyli odległością mierzoną wzdłuż osi trasy od jej początku. Taki zapis pozwala jednoznacznie wskazać miejsce przekroju lub pomiaru bez podawania współrzędnych.

Zapis typu 0/0 + 50 (w wielu opracowaniach zapisywany także jako 0+050) należy czytać jako: "od początku trasy (0) wzdłuż trasy odkładamy 50 metrów". Oznacza to, że punkt, w którym wykonano profil poprzeczny, znajduje się w odległości 50,00 m od początku trasy.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • 25,00 m – wynik mógłby się pojawić, gdyby błędnie "podzielić" 50 przez 2 albo przyjąć inną, nieuzasadnioną interpretację zapisu.
  • 41,20 m – to typowy przykład zgadywania lub przenoszenia wartości z innych zadań (np. odczytów z rysunku), ale z samego zapisu kilometrażu nie wynika liczba niepełna.
  • 16,30 m – podobnie jak wyżej: wartość nie ma związku z członem "+50" i wynikałaby z błędnego utożsamienia zapisu z innym parametrem.

Wskazówka egzaminacyjna: gdy widzisz zapis z "+" w kilometrażu/pikietażu, najpierw ustal, że to odległość wzdłuż trasy od jej początku, a dopiero potem odczytaj wartość po znaku "+".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis kilometrażu 0+050 na trasie?
Oznacza odległość 50 m wzdłuż trasy, liczoną od jej początku (kilometraż/pikietaż). Zapis "0+050" czyta się jako: kilometr 0 i dodatkowe 50 metrów, czyli łącznie 50 m od początku.
Jak odczytać zapis 0/0 + 50 w geodezji inżynieryjnej?
Taki zapis interpretuje się jak kilometraż/pikietaż: część początkowa wskazuje początek odcinka (0), a "+50" oznacza domiar 50 m. W praktyce to odpowiednik zapisu 0+050, czyli 50 m od początku trasy.
Dlaczego w projektach dróg stosuje się kilometraż zamiast współrzędnych?
Kilometraż jest wygodny operacyjnie: pozwala szybko wskazać miejsce robót, przekroju lub elementu (np. przepustu) wzdłuż osi trasy. Współrzędne zależą od układu odniesienia, a kilometraż jest intuicyjny i powiązany z przebiegiem drogi.
Co to jest pikietaż i czym różni się od kilometrażu?
W praktyce szkolnej terminy często są używane zamiennie: oba opisują odległość wzdłuż trasy. "Pikietaż" bywa kojarzony z rozmieszczeniem pikiet/stanowisk w określonych odstępach, a "kilometraż" z zapisem w formacie 0+000, 0+050 itd.
Jakie błędy najczęściej popełnia się przy odczycie 0+xxx?
Najczęstsze pomyłki to: potraktowanie zapisu jak działania matematycznego (np. dzielenia), pominięcie znaku "+", albo uznanie, że "0+050" oznacza 0,50 m. W zapisie tras "050" to zwykle metry, więc 0+050 = 50 m.
Kiedy wykonuje się profil poprzeczny trasy i do czego służy?
Profil poprzeczny wykonuje się w wybranych kilometrażach, aby opisać ukształtowanie terenu i geometrię przekroju (np. nasyp/wykop). Służy do obliczeń robót ziemnych, kontroli zgodności z projektem i przygotowania dokumentacji budowlanej.
Czy zapis 0+050 zawsze oznacza 50 metrów od początku?
W typowej konwencji drogowej i inżynieryjnej tak: część po "+" podaje metry od pełnego kilometra. Wyjątki mogą wynikać z nietypowych ustaleń projektu, dlatego na budowie warto potwierdzić przyjętą konwencję w dokumentacji, ale na egzaminie zwykle przyjmuje się standard.
Jak przeliczyć kilometraż 1+230 na metry od początku trasy?
To 1 kilometr i 230 metrów, czyli łącznie 1230 m od początku trasy. Zasada jest stała: część przed "+" mnożysz przez 1000 m, a część po "+" dodajesz jako metry.
Jak znaleźć w terenie punkt o kilometrażu 0+050?
Najpierw identyfikujesz początek trasy (0+000), a następnie odmierzysz 50 m wzdłuż osi trasy zgodnie z projektem/tyczeniem. W praktyce wykorzystuje się tyczenie tachimetryczne/GNSS oraz kontrolę odległości, aby uniknąć błędów na łukach i załamaniach.
Jakie pojęcia warto znać na egzamin o profilach i kilometrażu?
Warto opanować: kilometraż (0+000), pikietaż, oś trasy, profil podłużny i poprzeczny, domiary, rzędne wysokościowe oraz zasady opisu przekrojów. Te pojęcia pojawiają się w zadaniach o tyczeniu i opracowaniu wyników pomiarów.
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie

Materiały:

  • Materiały dydaktyczne z geodezji inżynieryjnej dotyczące kilometrażu/pikietażu
  • Instrukcje/opracowania szkolne o profilach podłużnych i poprzecznych tras
  • Zestawy zadań egzaminacyjnych z interpretacji pikiet i przekrojów
