KWALIFIKACJA ELE11 - CZERWIEC 2018



PYTANIE NR 22.

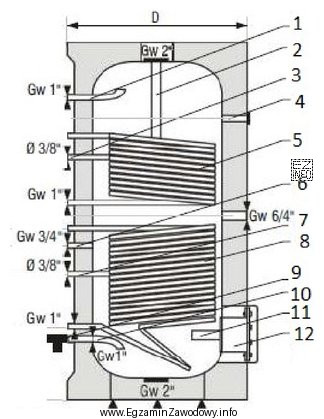

Odpływ ciepłej wody użytkowej w zasobniku na zamieszczonym rysunku zaznaczono cyfrą
Ilustracja przedstawia schematyczny rysunek techniczny zasobnika ciepłej wody użytkowej, który jest częścią systemu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpływ ciepłej wody użytkowej to króciec, którym woda ogrzana w zasobniku jest kierowana do instalacji odbiorczej (np. do punktów poboru). Na schemacie należy rozpoznać wyjście CWU (zwykle z górnej strefy zasobnika) i odróżnić je od dopływu zimnej wody oraz ewentualnej cyrkulacji.

Pełne wyjaśnienie:

W zasobniku ciepłej wody użytkowej (CWU) kluczowe jest rozróżnienie przyłączy według funkcji przepływu, a nie tylko położenia czy skojarzeń. Odpływ CWU oznacza wyjście wody ogrzanej z zasobnika do instalacji, czyli do rozbioru (krany, prysznice, odbiorniki). Z punktu widzenia fizyki i eksploatacji jest logiczne, że pobór CWU realizuje się ze strefy o najwyższej temperaturze, dlatego na typowych schematach odpływ jest powiązany z górną częścią zbiornika.

W pytaniu trzeba więc:

  • zidentyfikować króciec prowadzący do instalacji CWU (odpływ),
  • odróżnić go od króćca dopływu zimnej wody (zasilanie zasobnika),
  • nie pomylić go z króćcem cyrkulacji, jeśli jest przewidziany (powrót z pętli cyrkulacyjnej zwykle ma osobne oznaczenie),
  • pamiętać, że rysunki mogą zawierać także elementy dodatkowe (np. wężownicę, zawór bezpieczeństwa), które nie są "odpływem CWU".

Odpowiedzi niepoprawne zwykle odpowiadają typowym pomyłkom: wskazaniu dopływu zimnej wody zamiast wyjścia CWU, pomyleniu odpływu z króćcem cyrkulacji lub wybraniu numeru oznaczającego element konstrukcyjny/armaturę, a nie właściwy króciec odpływowy. Na egzaminie warto zawsze sprawdzić, dokąd prowadzi przyłącze: do instalacji rozbiorowej (odpływ CWU) czy do zasilania/uzupełniania zasobnika (dopływ ZW).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odpływ ciepłej wody użytkowej w zasobniku?
Odpływ CWU to króciec (wyjście), którym ogrzana woda opuszcza zasobnik i jest kierowana do instalacji odbiorczej (punkty poboru). Nie należy go mylić z dopływem zimnej wody ani z króćcem cyrkulacji, jeśli instalacja ją posiada.
Jak rozpoznać na schemacie wyjście CWU z zasobnika?
Najczęściej wyjście CWU jest zaznaczone jako króciec z górnej części zbiornika, bo tam gromadzi się najcieplejsza woda. Na schemacie szukaj przyłącza opisanego jako "CWU", "wyjście", "hot" lub prowadzącego do instalacji rozbiorowej.
Dlaczego odpływ CWU zwykle jest w górnej strefie zbiornika?
W zasobniku występuje warstwowanie temperatury: cieplejsza woda ma mniejszą gęstość i unosi się ku górze. Pobór z góry pozwala uzyskać wyższą temperaturę na wyjściu i stabilniejsze parametry, zanim zbiornik się wychłodzi.
Jakie są typowe króćce w zasobniku CWU?
Najczęściej spotkasz: dopływ zimnej wody (ZW), odpływ ciepłej wody (CWU), króciec cyrkulacji (jeśli jest pętla), czasem króćce do wężownicy/źródła ciepła oraz przyłącza dla armatury bezpieczeństwa. Schemat producenta może różnić się detalami.
Czy cyrkulacja CWU to to samo co odpływ CWU?
Nie. Odpływ CWU to wyjście do punktów poboru, a cyrkulacja to osobny obieg utrzymujący temperaturę w przewodach (powrót z instalacji do zasobnika). Pomylenie tych króćców może powodować problemy z temperaturą i działaniem układu.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu odpływu CWU?
Najczęstsze błędy to: zamiana dopływu ZW z odpływem CWU, uznanie króćca cyrkulacji za odpływ oraz sugerowanie się samą numeracją bez analizy funkcji przyłącza. Na egzaminie zawsze sprawdzaj, dokąd "idzie" przewód na schemacie.
Jakie skutki ma zamiana dopływu ZW i odpływu CWU w podłączeniu?
Może to powodować słabą temperaturę wody na punktach poboru, mieszanie warstw w zbiorniku, nieprawidłową pracę zabezpieczeń oraz wzrost ryzyka awarii. To także błąd montażowy, który utrudnia uruchomienie i stabilną eksploatację instalacji.
Kiedy w instalacji stosuje się cyrkulację CWU?
Cyrkulację stosuje się, gdy odległości do punktów poboru są duże i chcemy skrócić czas oczekiwania na ciepłą wodę oraz ograniczyć straty wody. Wymaga to osobnego przewodu powrotnego i odpowiedniego podłączenia do zasobnika (króciec cyrkulacji).
Jak ćwiczyć czytanie schematów zasobników CWU do egzaminu?
Ćwicz na różnych rysunkach: najpierw rozpoznaj funkcje króćców (ZW, CWU, cyrkulacja), potem sprawdź kierunki przepływu. Pomaga też porównywanie kilku schematów producentów i zaznaczanie na nich: wejście zimnej wody, wyjście ciepłej, powrót cyrkulacji.
Jakie informacje na rysunku pomagają odróżnić odpływ CWU od innych króćców?
Pomagają: położenie (często góra zbiornika), opis skrótem "CWU", strzałki kierunku przepływu oraz to, czy przyłącze jest pokazane jako idące do instalacji rozbiorowej. Jeśli na schemacie jest cyrkulacja, zwykle ma osobne oznaczenie i inny przebieg przewodu.
