KWALIFIKACJA BUD22 - STYCZEŃ 2023



PYTANIE NR 34.
Określ liczbę zraszaczy obrotowych (360o), zastosowanych w przedstawionym systemie nawodnienia boiska piłkarskiego.

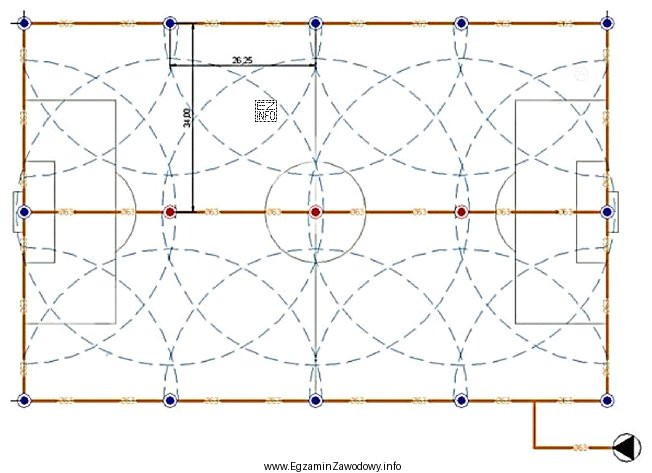

Ilustracja przedstawia schemat systemu nawodnienia boiska piłkarskiego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zraszacze obrotowe 360° to zraszacze pełnoobrotowe, których symbol na schemacie odpowiada pracy w pełnym zakresie. Aby wskazać poprawną liczbę, należy na rysunku zliczyć wyłącznie elementy oznaczone jako 360° i nie uwzględniać zraszaczy sektorowych ani innych urządzeń instalacji.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest poprawne rozpoznanie symbolu zraszacza pełnoobrotowego (360°) na schemacie nawadniania boiska oraz dokładne zliczenie tylko tych elementów.

Zraszacz obrotowy 360° wykonuje pełny obrót i na rysunkach bywa odróżniany od zraszaczy sektorowych (pracujących w ograniczonym kącie). Dlatego podczas analizy schematu należy:

  • zidentyfikować, które symbole dotyczą pełnego obrotu (oznaczenie 360°),
  • przejść schemat metodycznie (np. od jednego narożnika do drugiego), aby nie pominąć elementu,
  • nie doliczać innych oznaczeń instalacji (np. zaworów, przyłączy, linii przewodów) ani zraszaczy o innym zakresie pracy.

Odpowiedź "3 zraszacze" jest poprawna, ponieważ odpowiada liczbie zraszaczy pełnoobrotowych oznaczonych na przedstawionym systemie.

Pozostałe propozycje są błędne typowo z następujących powodów:

  • "5 zraszaczy" – częsty efekt pomylenia zraszaczy 360° ze zraszaczami sektorowymi lub doliczenia elementów o innym symbolu.
  • "12 zraszaczy" – wynik zliczenia wszystkich zraszaczy na boisku bez rozróżnienia zakresu pracy.
  • "15 zraszaczy" – efekt mechanicznego dopasowania do "gęstego" systemu nawadniania lub doliczenia elementów niebędących zraszaczami.

Wskazówka egzaminacyjna: po pierwszym zliczeniu wykonaj kontrolę "drugą ścieżką" (np. licząc od przeciwnej strony schematu). To prosta metoda redukcji błędów nieuwagi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zraszacz obrotowy 360° w systemie nawadniania?
Zraszacz obrotowy 360° to zraszacz pełnoobrotowy, który rozprowadza wodę dookoła w pełnym zakresie. Na schematach należy go odróżnić od zraszaczy sektorowych (np. 90–180°), bo w zadaniach egzaminacyjnych często liczy się tylko jeden typ urządzeń.
Jak rozpoznać na schemacie zraszacz pełnoobrotowy (360°)?
Zwykle jest oznaczony symbolem zraszacza z informacją o pełnym obrocie (np. 360°) lub graficznie sugeruje zasięg dookoła. Najważniejsze jest czytanie legendy rysunku (jeśli jest) i trzymanie się oznaczeń, zamiast zgadywać po samym położeniu elementu.
Dlaczego w zadaniu trzeba liczyć tylko zraszacze 360°, a nie wszystkie?
Bo pytanie sprawdza umiejętność selekcji informacji z dokumentacji: zliczasz konkretny typ elementu instalacji. W praktyce wykonawczej ma to znaczenie dla zamówień i montażu (różne typy zraszaczy mają inne parametry i zastosowanie).
Jak uniknąć pomyłki przy liczeniu zraszaczy na rysunku boiska?
Stosuj stałą metodę: licz kolejno wzdłuż jednej krawędzi i przechodź pasami przez boisko, zaznaczając policzone elementy (np. kółkiem na brudnopisie). Na końcu wykonaj kontrolę, licząc od przeciwnej strony. To ogranicza błędy nieuwagi i podwójnego zliczania.
Czy zraszacze narożne na boisku mogą być jednocześnie 360°?
Mogą, ale nie muszą. Narożniki często obsługuje się zraszaczami sektorowymi, aby nie zraszać poza obszar boiska. Dlatego w zadaniach trzeba trzymać się oznaczenia typu (360°) na schemacie, a nie wnioskować wyłącznie z lokalizacji elementu.
Co oznaczają odpowiedzi typu 12 lub 15 zraszaczy w takim zadaniu?
Takie wartości zwykle odpowiadają łącznej liczbie wszystkich zraszaczy w systemie (różnych typów) albo wynikają z doliczenia elementów, które zraszaczami nie są. To typowa pułapka: zadanie wymaga zliczenia tylko zraszaczy pełnoobrotowych, a nie całej armatury czy całej siatki zraszania.
Jakie informacje z rysunku są najważniejsze przy zadaniach o systemach nawodnienia?
Najważniejsze są: symbole urządzeń (typ zraszacza), ich liczba i rozmieszczenie, ewentualna legenda, podział na sekcje oraz elementy sterowania (zawory, punkty zasilania). W pytaniach "ile elementów?" kluczowe jest dokładne rozróżnienie symboli, a nie parametry pracy.
Czy takie zadanie wymaga obliczeń hydraulicznych?
Nie, jeśli pytanie brzmi wyłącznie o liczbę zraszaczy danego typu. Obliczenia hydrauliczne (ciśnienie, przepływ, straty) pojawiają się dopiero przy doborze średnic przewodów, sekcji, pomp lub zasięgów. Tutaj sprawdzana jest umiejętność czytania schematu i selekcji informacji.
Jakie są typowe błędy na egzaminie przy schematach nawadniania boisk?
Najczęstsze błędy to: pomylenie zraszaczy 360° z sektorowymi, policzenie wszystkich zraszaczy zamiast wskazanego typu, pominięcie elementu na brzegu schematu oraz podwójne policzenie tego samego symbolu. Pomaga metodyczne liczenie i szybka kontrola wyniku.
Jak przygotować się do pytań o zraszacze i nawodnienie w BUD.21?
Ćwicz czytanie prostych rysunków instalacyjnych i legend, ucz się podstawowych symboli (zraszacze pełnoobrotowe, sektorowe, linie przewodów, zawory), a także logiki rozmieszczenia na obiektach sportowych. Warto przeanalizować kilka przykładów schematów i samodzielnie robić zliczenia elementów.
info

Statystycznie 67% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że zraszacze obrotowe 360° to zraszacze pełnoobrotowe, których symbol na schemacie odpowiada pracy w pełnym zakresie.
