KWALIFIKACJA MOT2 - PAŹDZIERNIK 2016



PYTANIE NR 19.

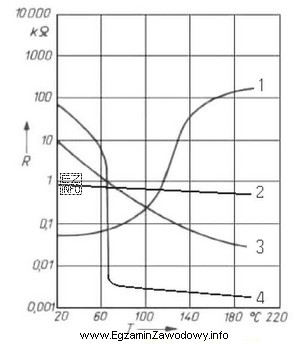

Określ na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołów elektronicznych, który z nich należy zastosować w układzie sterowania jako termistor typu PTC.
Określ na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Termistory PTC (Positive Temperature Coefficient) to elementy, których rezystancja wzrasta wraz ze wzrostem temperatury. Na przedstawionym wykresie charakterystyka oznaczona numerem 1 pokazuje wzrost rezystancji wraz ze wzrostem temperatury, co jest typowe dla termistorów PTC. Pozostałe charakterystyki (2, 3, 4) nie wykazują takiego zachowania, dlatego odpowiedź numer 1 jest poprawna.
