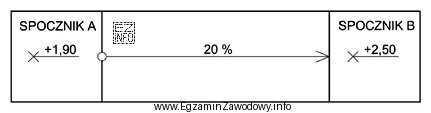

W zadaniach z rysunku budowlanego "różnica wysokości" między dwoma elementami (tu: spocznikami A i B) oznacza różnicę ich poziomów. Najczęściej na rysunku jest ona podana jako rzędna (wartość wysokości w metrach) albo jako wymiar pionowy odnoszący się do danego poziomu.
Poprawna metoda postępowania:
- Krok 1: znajdź na rysunku oznaczenia dotyczące spoczników A i B (opisy, strzałki, linie wymiarowe, rzędne).
- Krok 2: odczytaj ich wartości wysokościowe w tej samej jednostce (zwykle m lub mm; jeśli są w mm, przelicz na m).
- Krok 3: oblicz różnicę wysokości jako wartość bezwzględną: |A − B|. Jeśli pytanie mówi o "różnicy wysokości", a nie o "przewyższeniu A nad B", to zwykle liczy się samą różnicę (nie znak).
- Krok 4: zapisz wynik z odpowiednią dokładnością (taki sam rząd dokładności jak dane na rysunku).
Odpowiedź "0,60 m" jest poprawna, bo odpowiada obliczonej różnicy poziomów spoczników odczytanych z rysunku.
Pozostałe wartości są niepoprawne, bo reprezentują typowe pomyłki:
- "1,90 m" może wynikać z odczytania nie tej pary poziomów (np. innego elementu schodów) albo zsumowania kilku różnic zamiast jednej.
- "2,50 m" często pojawia się przy błędnym przyjęciu, że należy policzyć wysokość całej kondygnacji lub większego fragmentu biegu.
- "4,40 m" sugeruje pomylenie zakresu (np. różnica między odległymi poziomami budynku) albo wielokrotne dodanie tej samej różnicy.
Wskazówka egzaminacyjna: zawsze upewnij się, że odczytujesz rzędne przypisane dokładnie do spoczników A i B, a nie do stopni, posadzki kondygnacji czy stropu. Najpierw odczyt, potem jedno odejmowanie.
