To zadanie polega na odczycie danych z tabeli technologicznej dla procesu nagrzewania indukcyjnego. Kluczowe jest dopasowanie wszystkich warunków wejściowych podanych w treści:
- kształt wsadu: pręt kwadratowy (nie okrągły),
- wymiar: bok 150 mm (czyli przekrój 150×150 mm),
- materiał: niestopowa stal konstrukcyjna,
- parametr elektryczny: częstotliwość prądu 50 Hz.

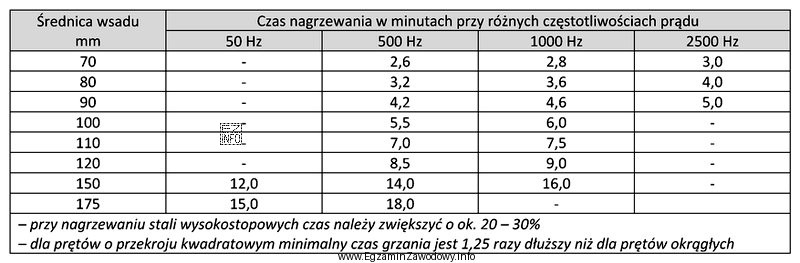

Następnie w tabeli trzeba:
- odszukać wiersz odpowiadający przekrojowi pręta kwadratowego 150 mm,
- upewnić się, że tabela dotyczy tej samej grupy materiałowej (stal niestopowa konstrukcyjna),
- przejść do kolumny (lub podtabeli) dla częstotliwości 50 Hz,
- odczytać wynik w jednostkach podanych w tabeli (w pytaniu oczekiwane są minuty).
Odpowiedź "14,0 minut" jest poprawna, ponieważ odpowiada dokładnie przecięciu właściwego wiersza (150 mm, pręt kwadratowy, stal niestopowa konstrukcyjna) i właściwej kolumny (50 Hz).
Odpowiedzi "17,5 minuty", "18,0 minut", "22,5 minuty" są niepoprawne typowo z jednego z poniższych powodów: odczytano wartość dla innego wymiaru przekroju, dla innego kształtu wsadu (np. pręt okrągły), dla innej częstotliwości lub dla innej grupy materiałowej. W praktyce na egzaminie najczęściej zawodzi dopasowanie nagłówków tabeli i kontrola jednostek.
Wskazówka egzaminacyjna: zaznacz palcem/linijką wiersz i kolumnę oraz sprawdź dwa razy nagłówki (wymiar, materiał, częstotliwość), zanim wybierzesz wynik.
