W zadaniach o dyszach świdra sprawdza się zwykle umiejętność odczytu wartości z tabeli oraz wykonania prostego obliczenia sumy pól. Kluczowa idea jest taka: każda dysza ma określone pole przekroju otworu, a całkowite pole dysz to po prostu suma tych pól.
Jak rozumieć rozmiar 14/32''?
W praktyce rozmiar dyszy zapisywany jako ułamek cala oznacza średnicę otworu dyszy w calach (tu: 14/32''). W wielu materiałach szkoleniowych podaje się gotowe tabele, w których dla danego rozmiaru (np. wyrażonego w 1/32'') od razu podane jest pole w in2. Dzięki temu nie trzeba za każdym razem liczyć pola ze wzoru.
Procedura rozwiązania

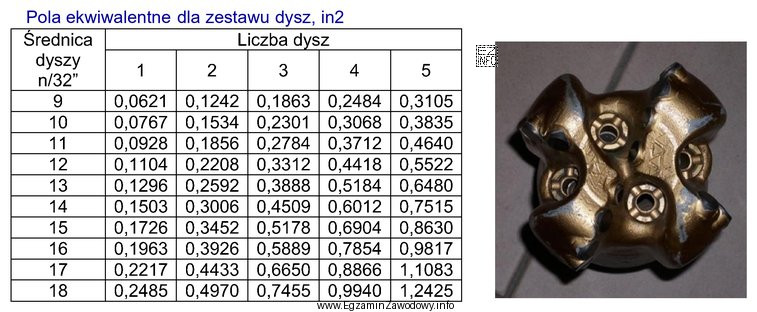

- Ustal liczbę dysz w świdrze na podstawie ilustracji (ile otworów dysz jest pokazanych).
- Odczytaj z tabeli pole jednej dyszy dla rozmiaru 14/32'' (zwykle tabela zawiera bezpośrednio wartość w in2).
- Pomnóż pole jednej dyszy przez liczbę dysz. Otrzymujesz całkowite pole powierzchni dysz w in2.
Dlaczego odpowiedź "0,6012 in2" jest właściwa?
Jest to wartość odpowiadająca sumie pól wszystkich dysz o jednakowym rozmiarze 14/32'' dla liczby dysz wynikającej z ilustracji, przy założeniu tabelarycznego pola jednej dyszy dla tego rozmiaru.
Skąd biorą się typowe błędne odpowiedzi?
- "0,4509 in2" bywa skutkiem przyjęcia zbyt małej liczby dysz (np. pominięcie jednej) albo odczytania pola dla innego rozmiaru z tabeli.
- "0,6904 in2" może wynikać z nieprawidłowego odczytu wiersza/kolumny tabeli (przesunięcie o jeden rozmiar) lub z błędnego zaokrąglenia.
- "0,7515 in2" często odpowiada błędowi w interpretacji rozmiaru (np. potraktowanie 14/32'' jak większej średnicy) albo przyjęciu większej liczby dysz niż pokazano.
Wskazówka egzaminacyjna: zawsze sprawdź, czy rozmiar dotyczy średnicy i czy wynik pozostaje w jednostce in2. W zadaniach "na podstawie tabeli" najczęstszy błąd to odczyt z niewłaściwego wiersza.
