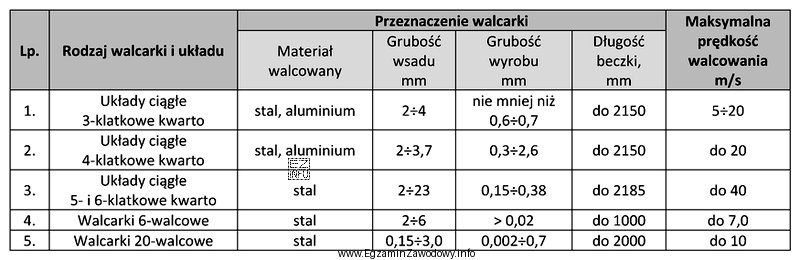

W zadaniu kluczowe jest odczytanie z tabeli doboru urządzeń walcowniczych, jaki typ walcarki i jaka konfiguracja linii są przewidziane dla określonej drogi technologicznej: od wsadu o grubości 3,5 mm do blachy 0,25 mm przy szerokości 1800 mm. Tak duża zmiana grubości zwykle wymaga prowadzenia procesu w sposób kontrolowany, etapowo, z podziałem redukcji na kolejne klatki, dlatego w tabelach często wskazuje się układy ciągłe wieloklatkowe.
Poprawna odpowiedź: układ walcarek kwarto, ciągły, 5‑klatkowy.
Układ kwarto (z walcami roboczymi podpartymi walcami oporowymi) zapewnia odpowiednią sztywność i stabilność procesu przy walcowaniu szerokiej taśmy/blachy. Wersja ciągła, 5‑klatkowa oznacza, że redukcja grubości jest rozłożona na pięć kolejnych klatek, co ułatwia uzyskanie wymaganej grubości końcowej przy zachowaniu jakości i parametrów geometrycznych.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Walcarka 20‑walcowa – jest rozwiązaniem specjalnym (wielowalcowym), stosowanym w określonych przypadkach, ale w tym zadaniu decydują wskazania tabeli dla zadanych parametrów oraz wymagana konfiguracja procesu (ciąg wieloklatkowy). Sama informacja "20‑walcowa" nie odpowiada wymaganemu układowi z tabeli.
- Walcarka 6‑walcowa – to inny typ konstrukcji, nie tożsamy z układem kwarto i niekoniecznie odpowiada zakresowi parametrów dobranych w tabeli dla takiej szerokości i redukcji. Zadanie wprost wymaga doboru "na podstawie tabeli", więc wybór innej konstrukcji jest błędem.
- Układ walcarek kwarto, ciągły, 4‑klatkowy – mimo że jest zbliżony konstrukcyjnie do poprawnej opcji, różni się liczbą klatek, a ta w tabelach jest dobierana do zakresu redukcji i parametrów wyrobu. Przy tych danych tabelarycznie wskazano wariant 5‑klatkowy, więc 4‑klatkowy nie spełnia wymagań doboru.
Wskazówka egzaminacyjna: w tego typu zadaniach nie warto "zgadywać po nazwie". Najpierw identyfikuj trzy dane wejściowe (grubość wsadu, grubość wyrobu, szerokość), potem dopiero sprawdzaj w tabeli typ układu i liczbę klatek. Liczba klatek bywa parametrem rozstrzygającym między pozornie podobnymi odpowiedziami.
