KWALIFIKACJA BPO1 - CZERWIEC 2011



PYTANIE NR 44.

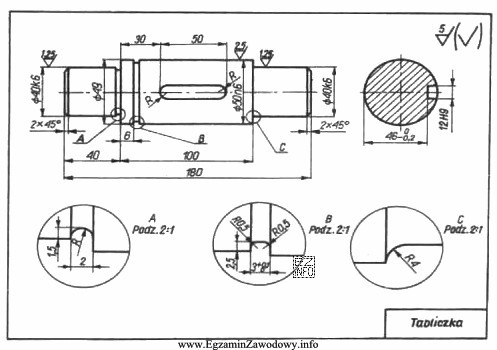

Określ rodzaj przedstawionego rysunku.
Określ rodzaj przedstawionego rysunku.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przedstawiony rysunek to rysunek wykonawczy, ponieważ zawiera szczegółowe wymiary, tolerancje, informacje o obróbce i inne dane niezbędne do wykonania przedmiotu. Rysunek montażowy przedstawiałby sposób składania kilku elementów w całość, rysunek złożeniowy pokazywałby złożenie części bez szczegółowych wymiarów, a rysunek zestawieniowy zawierałby listę części składowych produktu.
