KWALIFIKACJA MOD3 - STYCZEŃ 2023



PYTANIE NR 23.
Określ rodzaj przedstawionego rysunku elementu wyrobu odzieżowego stosowanego w dokumentacji technicznej.

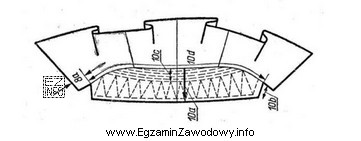

Rysunek techniczny przedstawiający element wyrobu odzieżowego, konkretnie kołnierz wykładany ze stójką.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek instruktażowy służy do przekazania sposobu wykonania elementu w procesie produkcji. Rozpoznasz go po kodach alfanumerycznych odnoszących się do punktów kontrolnych/operacji (np. 8a, 10a–10d), po symbolach technologicznych (np. linie zygzakowate i przerywane) oraz po zwymiarowaniu odcinków wymagających kontroli.

Pełne wyjaśnienie:

Poprawna odpowiedź to "Instruktażowy", ponieważ taki rysunek ma przede wszystkim funkcję wykonawczą: pokazuje jak wykonać dany detal oraz co należy skontrolować w trakcie szycia.

Na rysunku widać typowe cechy rysunku instruktażowego:

  • kody alfanumeryczne (np. 8a, 10a, 10b, 10c, 10d), które w praktyce odnoszą się do punktów kontrolnych, pozycji w tabeli wymiarów lub etapów/parametrów operacji,
  • oznaczenia wymiarowe z liniami i grotami strzałek – wskazują odcinki, które mają mieć określoną wartość i podlegają sprawdzeniu,
  • symbole operacji technologicznych (np. linie zygzakowate i przerywane) interpretowane jako informacja o rodzaju przeszyć/operacji, takich jak pikowanie wkładu czy stebnowanie.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Techniczny" – to określenie zbyt ogólne. Rysunek instruktażowy jest co prawda rodzajem rysunku technicznego, ale w zadaniu trzeba wskazać typ najbardziej właściwy funkcjonalnie. Obecność kodów kontrolnych i symboli operacji wskazuje na instruktaż wykonania, a nie tylko ogólny zapis kształtu.
  • "Konstrukcyjny" – rysunek konstrukcyjny dotyczy przede wszystkim procesu kreślenia form (siatki, linie konstrukcyjne, zależności konstrukcyjne). Tutaj zamiast konstrukcji form dominuje informacja technologiczna i kontrolna.
  • "Strukturalny" – odnosi się do budowy warstwowej/struktury materiału lub układu warstw, a nie do kolejności operacji i punktów kontroli szycia detalu.

Wskazówka egzaminacyjna: jeśli na rysunku pojawiają się kody punktów, symbole ściegów/operacji i odcinki do kontroli wymiarów, traktuj go jako rysunek instruktażowy (produkcyjny), bo ma prowadzić wykonawcę "krok po kroku".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rysunek instruktażowy w dokumentacji odzieżowej?
Rysunek instruktażowy to rysunek używany w produkcji odzieży, który pokazuje sposób wykonania detalu: miejsca przeszyć, operacje technologiczne oraz punkty i odcinki podlegające kontroli. Często zawiera kody alfanumeryczne oraz zwymiarowanie potrzebne do kontroli jakości.
Jak rozpoznać na rysunku symbole stebnowania i pikowania?
Na rysunkach technologicznych spotyka się umowne oznaczenia linii przeszyć: linie przerywane mogą wskazywać miejsce przeszycia, a linie zygzakowate często sygnalizują pikowanie lub pracę z wkładem. Kluczowe jest, że symbole te opisują operacje szycia, a nie samą geometrię formy.
Dlaczego kody typu 10a, 10b pojawiają się na rysunku instruktażowym?
Kody alfanumeryczne porządkują informacje produkcyjne: odnoszą się do punktów kontrolnych lub pozycji w tabeli wymiarów i ułatwiają komunikację między technologiem, kontrolą jakości i wykonawcą. Dzięki nim można jednoznacznie wskazać, który odcinek lub parametr ma być sprawdzany.
Czym różni się rysunek instruktażowy od rysunku konstrukcyjnego?
Rysunek instruktażowy opisuje wykonanie (operacje, przeszycia, kontrolowane wymiary). Rysunek konstrukcyjny dotyczy tworzenia form odzieżowych: siatek konstrukcyjnych, linii pomocniczych i zasad konstrukcji. Jeśli dominują symbole operacji i kody kontroli, to zwykle jest to rysunek instruktażowy.
Czy rysunek instruktażowy jest rodzajem rysunku technicznego?
Tak, w praktyce branżowej rysunek instruktażowy mieści się w szerszej kategorii rysunków technicznych. Na egzaminie zwykle trzeba jednak wskazać typ najbardziej precyzyjny. Gdy rysunek pokazuje instrukcje wykonania i kontrolę, właściwsza będzie odpowiedź "instruktażowy".
Jakie informacje powinien zawierać dobry rysunek instruktażowy detalu odzieżowego?
Najczęściej obejmuje: wymiary i odcinki kontrolne, symbole operacji (np. przeszycia), punkty odniesienia i nacinki montażowe oraz ewentualne kody odsyłające do tabel lub kart operacyjnych. Celem jest powtarzalność wykonania i łatwa kontrola jakości.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu typu rysunku na egzaminie?
Najczęstszy błąd to wybór nazwy ogólnej ("techniczny") bez sprawdzenia funkcji rysunku. Uczniowie pomijają kody kontrolne i symbole operacji, które wskazują na instruktaż wykonania. Warto szukać elementów: kodów, zwymiarowania kontroli i oznaczeń przeszyć.
Kiedy w szwalni korzysta się z rysunku instruktażowego?
Korzysta się z niego podczas przygotowania i realizacji produkcji: przy szyciu detali, instruktażu stanowisk, ustawianiu parametrów operacji oraz kontroli jakości. Rysunek pomaga zachować zgodność wykonania w całej serii, szczególnie gdy detal ma kilka przeszyć i wymiarów krytycznych.
Co oznaczają nacinki na rysunku elementu odzieży?
Nacinki to znaki montażowe ułatwiające spasowanie elementów podczas zszywania (np. kołnierza, stójki, podkroju). Informują, gdzie zgrać części, aby uniknąć przekoszeń i nierównego rozłożenia. W dokumentacji pomagają utrzymać powtarzalność i ograniczyć poprawki.
Jak przygotować się do pytań o dokumentację techniczno-technologiczną w krawiectwie?
Ćwicz rozpoznawanie rysunków na przykładach: modelowych, konstrukcyjnych i instruktażowych. Zwracaj uwagę na to, czy rysunek pokazuje konstrukcję form, wygląd projektu, czy operacje i kontrolę wykonania. Ucz się też najczęstszych symboli przeszyć i sposobów zwymiarowania.
info

Około 56% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Rysunek instruktażowy służy do przekazania sposobu wykonania elementu w procesie produkcji."

Źródła:

  • Zintegrowana Platforma Edukacyjna (zpe.gov.pl), poradnik "Z1.01 dla krawców", s. 28 (definicje i cechy rysunku instruktażowego) – brak w danych pełnego adresu URL do konkretnej podstrony
  • Zintegrowana Platforma Edukacyjna (zpe.gov.pl), materiały edukacyjne dotyczące rysunku instruktażowego w dokumentacji odzieżowej (cechy: kolejność operacji, wymiary, punkty kontroli jakości) – brak w danych pełnego adresu URL do konkretnej podstrony

Materiały:

  • Materiały ZPE.gov.pl dotyczące dokumentacji techniczno-technologicznej w krawiectwie (rysunki: modelowy, konstrukcyjny, instruktażowy)
  • Podręczniki/poradniki do kwalifikacji krawieckich omawiające dokumentację i oznaczenia technologiczne
  • Przykładowe karty technologiczne i rysunki instruktażowe elementów odzieży (kołnierze, kieszenie, mankiety)
