W modelarni odlewniczej połączenie płyty podformowej z modelem musi przenieść obciążenia powstające podczas wykonywania formy (docisk, udary, drgania) oraz zapewnić stałe, powtarzalne pozycjonowanie modelu. Dlatego średnicy śruby nie dobiera się "na oko", tylko według przyjętych w praktyce zasad (tabel doboru/standardu warsztatowego), w których gabaryty oprzyrządowania są jedną z podstawowych przesłanek doboru.
Odpowiedź M10 jest właściwa, ponieważ dla podanych wymiarów 150 mm × 550 mm stanowi typowy kompromis między:
- nośnością i sztywnością połączenia (mniejsza śruba może łatwiej się odkształcać lub luzować),
- technologiczną łatwością wykonania otworów i montażu,
- powtarzalnością i standaryzacją oprzyrządowania w zakładzie.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym doborze? Opcja M6 jest zwykle kojarzona z małymi, lekkimi elementami; przy większym gabarycie rośnie ryzyko niedostatecznej sztywności i utraty stabilności mocowania. Opcja M8 bywa doborem granicznym: może pasować w niektórych rozwiązaniach, ale w zadaniu przyjęto standard wskazujący na większą rezerwę sztywności. Opcja M12 to z kolei częsty błąd "przewymiarowania": większa śruba zwiększa wymagania co do miejsca, grubości elementów i obróbki, a nie zawsze jest potrzebna dla tej wielkości modelu.

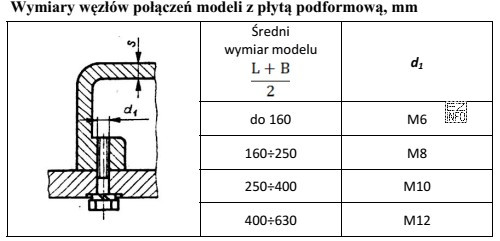

Wskazówka egzaminacyjna: jeśli w materiałach do nauki występuje tabela doboru śrub do gabarytów płyt/modeli, warto ją opanować pamięciowo w zakresie typowych przedziałów, a w zadaniu zwracać uwagę, czy pytanie odwołuje się do konkretnego standardu zakładowego lub normowego.
