Rozdzielacz instalacji grzejnikowej centralnego ogrzewania składa się z dwóch belek: zasilającej oraz powrotnej. W takiej instalacji regulacja przepływu poszczególnych obwodów odbywa się zwykle na grzejnikach (np. armaturą przygrzejnikową), dlatego rozdzielacz grzejnikowy nie wymaga elementów typowych dla rozdzielaczy ogrzewania podłogowego.
Podstawowe uzbrojenie rozdzielacza grzejnikowego ma zapewnić możliwość prawidłowej eksploatacji, uruchomienia i serwisu:
- Zawory odpowietrzające – 2 szt. (po jednym na każdej belce) służą do usuwania powietrza z instalacji podczas napełniania i pracy układu.
- Zawory spustowe – 2 szt. (po jednym na każdej belce) umożliwiają opróżnienie rozdzielacza/odcinka instalacji podczas napraw, konserwacji lub modernizacji.
- Zawory odcinające ze śrubunkiem – 2 szt. pozwalają odizolować rozdzielacz od reszty instalacji oraz go zdemontować bez konieczności ingerencji w większą część układu.

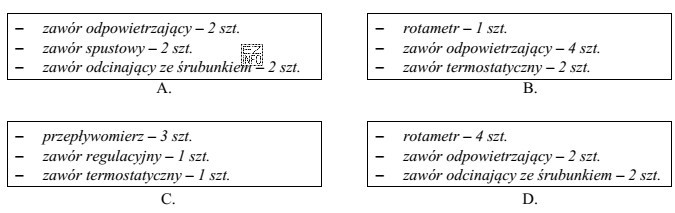

Dlatego poprawny zestaw to: 2 odpowietrzniki, 2 spusty, 2 odcinające ze śrubunkiem.
Dlaczego pozostałe zestawy są nieprawidłowe?
- Opcje zawierające rotametr lub przepływomierz sugerują rozdzielacz do ogrzewania podłogowego, gdzie przepływy w pętlach reguluje się bezpośrednio na rozdzielaczu.
- Zestawy z zaworami termostatycznymi nie odpowiadają typowemu uzbrojeniu rozdzielacza (termostatyczne elementy regulacyjne są kojarzone z grzejnikami, a nie z minimalnym osprzętem rozdzielacza jako całości).
- Nietypowe liczby tych elementów (np. więcej odpowietrzników niż 2) nie wynikają z samej budowy dwóch belek; podstawowe uzbrojenie jest standardowo "po jednym na belkę".
W praktyce egzaminacyjnej kluczowe jest rozróżnienie: rozdzielacz grzejnikowy = armatura obsługowa (odpowietrzenie, spust, odcięcie), a rozdzielacz podłogowy = dodatkowo elementy nastaw i pomiaru przepływu (rotametry/przepływomierze).
