KWALIFIKACJA MEC8 - CZERWIEC 2023



PYTANIE NR 2.

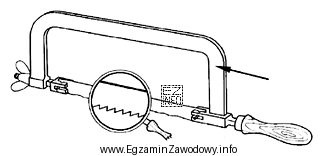

Oprawkę piłki ręcznej do cięcia metali, wskazanej na rysunku strzałką, wykonuje się
Ilustracja przedstawia piłę ręczną do cięcia metali, co jest zgodne z kontekstem pytania egzaminacyjnego dotyczącego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oprawka (część nośna narzędzia) wymaga przede wszystkim odpowiedniej wytrzymałości i sprężystości, dlatego typowo stosuje się stal niestopową ogólnego przeznaczenia. Stale narzędziowe są właściwe raczej dla elementów tnących, a żeliwo bywa zbyt kruche na uderzenia i zginanie.

Pełne wyjaśnienie:

W opisywanym narzędziu elementem "pracującym" jako część nośna jest oprawka (ramka/uchwyt), która przenosi siły naciągu brzeszczotu oraz obciążenia podczas ruchu posuwisto-zwrotnego. Taki element powinien być:

  • wytrzymały na rozciąganie i zginanie,
  • odporny na uderzenia i miejscowe przeciążenia,
  • łatwy w wytwarzaniu (cięcie, gięcie, wiercenie, nitowanie/spawanie),
  • ekonomiczny materiałowo.

Te wymagania spełnia stal niestopowa ogólnego przeznaczenia, dlatego jest właściwym wyborem materiału na oprawkę.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Stopy miedzi i cynku (np. mosiądze) są użyteczne na elementy o dobrej odporności korozyjnej i obrabialności, ale typowo nie dobiera się ich na oprawki piłek do metalu, bo priorytetem jest sztywność i wytrzymałość przy niższym koszcie.
  • Stal stopowa narzędziowa jest projektowana pod kątem elementów tnących/roboczych (wysoka twardość po obróbce cieplnej). Oprawka nie jest elementem tnącym, więc taki materiał jest zwykle niepotrzebnie "za dobry", droższy i mniej uzasadniony technologicznie.
  • Żeliwo lub staliwo to materiały kojarzone z odlewami. Żeliwo, mimo dobrej lejności, bywa bardziej kruche i gorzej znosi udary oraz zginanie w cienkich przekrojach, co jest ryzykowne dla oprawki. Staliwo z kolei wymagałoby technologii odlewniczej bez typowej potrzeby w tak prostym elemencie.

Wskazówka egzaminacyjna: zawsze rozdzielaj element tnący (brzeszczot) od elementu nośnego (oprawka). Materiał brzeszczotu może być "narzędziowy", ale oprawka zwykle jest konstrukcyjna.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest oprawka piłki ręcznej do metalu?
Oprawka to część nośna piłki ręcznej, która trzyma i napina brzeszczot oraz umożliwia jego prowadzenie. Nie tnie materiału bezpośrednio, ale przenosi siły i obciążenia, więc wymaga wytrzymałości i odporności na zginanie.
Jakie cechy materiału są najważniejsze dla oprawki piłki ręcznej?
Najważniejsze są: wytrzymałość na rozciąganie i zginanie, odporność na udary, możliwość wykonania otworów i połączeń oraz trwałość w warunkach warsztatowych. Dodatkowo liczy się łatwa dostępność i niski koszt materiału.
Dlaczego stal niestopowa jest typowym wyborem na oprawkę?
Stal niestopowa ogólnego przeznaczenia daje dobry kompromis między wytrzymałością, sprężystością i ceną. Jest też łatwa w obróbce (cięcie, wiercenie, gięcie), co ułatwia produkcję i naprawy w warunkach warsztatowych.
Czy stal narzędziowa nadaje się na oprawkę piłki do metalu?
Zwykle nie jest potrzebna. Stale narzędziowe dobiera się głównie na elementy robocze (np. ostrza, narzędzia skrawające), gdzie liczy się wysoka twardość. Oprawka ma być nośna i odporna, więc materiał konstrukcyjny bywa bardziej racjonalny.
Dlaczego żeliwo jest złym materiałem na oprawkę piłki ręcznej?
Żeliwo może mieć ograniczoną odporność na udary i bywa kruche w cienkich przekrojach, a oprawka jest narażona na zginanie i przypadkowe uderzenia. W efekcie rośnie ryzyko pęknięcia podczas pracy lub upuszczenia narzędzia.
Co odróżnia staliwo od żeliwa w praktyce warsztatowej?
Oba materiały mogą być odlewane, ale mają inne własności. Żeliwo częściej kojarzy się z większą kruchością i dobrą lejnością, a staliwo z większą ciągliwością. W pytaniach egzaminacyjnych ważne jest, że oprawki narzędzi zwykle nie wymagają technologii odlewniczej.
Czy mosiądz (miedź z cynkiem) stosuje się w narzędziach do metalu?
Stopy miedzi mogą występować w elementach wymagających odporności na korozję lub dobrych własności ślizgowych, ale oprawka piłki do metalu musi przede wszystkim przenosić siły i być sztywna. Dlatego mosiądz jest tu zwykle nieekonomiczny i nieuzasadniony.
Jak odróżnić na egzaminie oprawkę od brzeszczotu w pytaniu z rysunkiem?
Brzeszczot to cienki element tnący z zębami, a oprawka to część, która go trzyma i napina (ramka/uchwyt). Gdy w pytaniu pada słowo "oprawka", zwykle chodzi o element konstrukcyjny, a nie o część narzędziową poddawaną hartowaniu.
Jakie błędy najczęściej robią uczniowie w pytaniach o dobór materiału?
Częsty błąd to wybieranie "najtwardszego" materiału bez analizy funkcji elementu (np. stal narzędziowa do oprawki). Inny błąd to przenoszenie materiału brzeszczotu na całą piłkę. Pomaga myślenie: co przenosi siły, a co wykonuje pracę skrawania.
Jak się uczyć do pytań o stale, żeliwa i stopy miedzi na MEC.3?
Ucz się przez porównania: stal konstrukcyjna (nośność i obróbka), stal narzędziowa (twardość elementów roboczych), żeliwo (odlewy, ryzyko kruchości), stopy miedzi (korozja/ślizg). Rozwiązuj testy z doboru materiałów do funkcji.
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że oprawka (część nośna narzędzia) wymaga przede wszystkim odpowiedniej wytrzymałości i sprężystości, dlatego typowo stosuje się stal niestopową ogólnego przeznaczenia.

Materiały:

  • Podręczniki do materiałoznawstwa dla szkół branżowych/technikum (działy: stale, żeliwa, stopy miedzi)
  • Karty materiałowe i opisy właściwości stali konstrukcyjnych oraz narzędziowych (materiały dydaktyczne producentów stali)
  • Instrukcje BHP i instrukcje użytkowania narzędzi ręcznych do cięcia metali (część: budowa i materiały)
