KWALIFIKACJA BUD13 - CZERWIEC 2018

PYTANIE NR 13.
Osprzęt maszyny drogowej przedstawiony na rysunku służy do

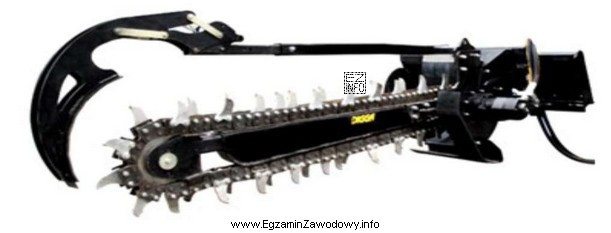

Ilustracja przedstawia osprzęt maszyny drogowej, który jest używany do kopania rowów kablowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Osprzęt do kopania rowów kablowych służy do wykonywania wąskich, liniowych wykopów pod ułożenie kabli (np. energetycznych lub teletechnicznych).
Frezowanie oraz recykling dotyczą obróbki warstw nawierzchni, a ścinka drzew jest zadaniem dla osprzętu leśnego/utrzymaniowego, nie do wykopów.

Pełne wyjaśnienie:

Poprawna jest odpowiedź "kopania rowów kablowych", ponieważ taki osprzęt maszyn drogowych/ziemnych jest przeznaczony do wykonywania wąskich, ciągłych wykopów liniowych. W praktyce wykorzystuje się go wtedy, gdy trzeba przygotować trasę pod ułożenie przewodów w gruncie – kluczowe są: niewielka szerokość wykopu, powtarzalna głębokość oraz prowadzenie wykopu wzdłuż wyznaczonej linii.

Odpowiedź "frezowania nawierzchni" jest nieprawidłowa, bo frezowanie dotyczy ścierania/zdzierania warstw asfaltu lub betonu specjalną frezarką drogową. Celem jest usunięcie warstwy nawierzchni (np. pod remont), a nie wykonanie wykopu w gruncie.

Odpowiedź "ścinki drzew przydrożnych" także jest błędna. Do takich zadań stosuje się osprzęt tnący/rozdrabniający przeznaczony do utrzymania zieleni (np. głowice tnące), a nie narzędzia do tworzenia wykopów. Roboty przy zieleni mają inną technologię i inne wymagania bezpieczeństwa niż roboty ziemne.

Odpowiedź "recyklingu zdzieranej nawierzchni" jest niepoprawna, bo recykling nawierzchni polega na odzysku i ponownym wykorzystaniu materiału (kruszywo, destrukt asfaltowy) przy użyciu urządzeń do recyklingu/kruszenia lub technologii na zimno/na gorąco. To proces technologiczny związany z warstwami drogi, a nie z wykonywaniem wąskiego rowu w gruncie.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się prace "na nawierzchni" (frezowanie, recykling), a pytanie dotyczy osprzętu typowo "ziemnego", zwykle chodzi o zadania wykopowe (rów, wykop, koryto). Warto kojarzyć zastosowanie osprzętu z efektem pracy: czy powstaje wykop w gruncie, czy usuwana jest warstwa jezdni.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rów kablowy to wąski, liniowy wykop wykonywany w gruncie w celu ułożenia kabli (np. energetycznych lub teletechnicznych). Zwykle wymaga utrzymania stałej głębokości i szerokości oraz prowadzenia po wytyczonej trasie, aby bezpiecznie ułożyć i zabezpieczyć przewody.
Najczęściej rozpoznasz go po tym, że jest zaprojektowany do wykonywania wąskiego wykopu "w linii", a nie do zbierania dużej ilości urobku jak łyżka koparkowa. Typowe cechy to element roboczy tnący grunt i prowadzący tor wykopu o ograniczonej szerokości.
Frezowanie usuwa warstwę nawierzchni (asfalt/beton) na określoną grubość, zwykle na szerokości pasa ruchu. Kopanie rowu tworzy wykop w gruncie (często wąski i głęboki). Różny jest efekt pracy, zastosowana maszyna oraz cel technologiczny robót.
To zagospodarowanie materiału z rozbiórki lub frezowania (np. destruktu asfaltowego) poprzez ponowne użycie w nowych warstwach lub po przetworzeniu. Jest to proces technologiczny dotyczący materiałów i warstw drogi, a nie wykonywania wykopów pod instalacje.
Częsty błąd to mylenie robót ziemnych z utrzymaniem nawierzchni: uczeń widzi "maszynę drogową" i automatycznie wybiera frezowanie/recykling. Drugi błąd to ocenianie po pojedynczym detalu zamiast po przeznaczeniu i efekcie pracy (czy powstaje wykop).
Osprzęt do zieleni jest nastawiony na cięcie/rozdrabnianie roślin i pracuje zwykle nad powierzchnią terenu lub na wysokości. Osprzęt do robót ziemnych pracuje w gruncie i ma kształt/układ umożliwiający urabianie ziemi oraz formowanie wykopu lub koryta.
Stosuje się je przy budowie lub modernizacji infrastruktury: zasilanie oświetlenia ulicznego, sygnalizacji, instalacje teletechniczne, monitoring, sieci energetyczne. Wykonanie rowu jest etapem przygotowania pod ułożenie przewodów i późniejsze odtworzenie terenu.
Powinien mieć zachowaną wymaganą głębokość i możliwie stałą szerokość, równą trasę oraz stabilne ściany i dno (bez nadmiernego rozluźnienia gruntu). Ważne jest też bezpieczne odkładanie urobku i kontrola kolizji z istniejącym uzbrojeniem terenu.
Nie w pełni, bo treść odwołuje się do konkretnego osprzętu "przedstawionego na rysunku". Bez ilustracji nie da się pewnie rozpoznać narzędzia. Na egzaminie kluczowe jest więc obejrzenie rysunku i ocenienie, czy osprzęt tworzy wykop, czy obrabia nawierzchnię.
Najlepiej uczyć się "funkcją": do czego służy osprzęt i jaki efekt pozostawia (wykop, koryto, zdarta warstwa, rozdrobniony materiał). Pomaga przegląd kart katalogowych i instrukcji osprzętu oraz łączenie nazw z typowymi zadaniami na budowie drogi.
info

Statystycznie 68% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Osprzęt do kopania rowów kablowych służy do wykonywania wąskich, liniowych wykopów pod ułożenie kabli (np. energetycznych lub teletechnicznych)."

Materiały:

  • Instrukcje obsługi i katalogi osprzętu producentów maszyn do robót drogowych (sekcje: zastosowanie, przeznaczenie)
  • Materiały dydaktyczne z kwalifikacji BUD.13 dotyczące osprzętu maszyn i technologii robót ziemnych i drogowych
  • Podręczniki/opracowania z technologii robót ziemnych i drogowych (rozdziały o wykonywaniu wykopów liniowych i pracach utrzymaniowych nawierzchni)
