PYTANIE NR 5.

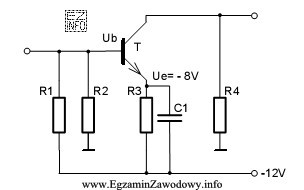

Oszacuj wartość potencjału bazy przy pracy aktywnej tranzystora, którego schemat przedstawiono poniżej.
Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego związanego z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W pracy aktywnej tranzystora NPN złącze baza–emiter jest spolaryzowane w kierunku przewodzenia, więc dla krzemu przyjmuje się U_BE≈0,7 V.
Ze schematu: U_E=-8 V, zatem U_B=U_E+U_BE=-8 V+0,7 V=-7,3 V. Odpowiedzi -8,0 V i -8,7 V wynikają zwykle z pominięcia U_BE lub pomylenia typu tranzystora.

Pełne wyjaśnienie:

W zadaniu trzeba wyznaczyć potencjał bazy U_B przy pracy aktywnej tranzystora bipolarnego. W obszarze aktywnym:

  • złącze baza–emiter jest spolaryzowane w kierunku przewodzenia,
  • złącze baza–kolektor jest spolaryzowane zaporowo.

Najpierw identyfikuje się typ tranzystora z symbolu. Strzałka emitera skierowana na zewnątrz od bazy oznacza NPN, więc baza musi być o ok. 0,7 V wyżej (bardziej dodatnia) niż emiter, aby złącze B–E przewodziło.

Dla tranzystora krzemowego w typowych zadaniach egzaminacyjnych przyjmuje się U_BE≈0,7 V. Z rysunku odczytujemy podany potencjał emitera: U_E=-8 V. Dla NPN zachodzi zależność:

U_B = U_E + U_BE

Podstawienie daje: U_B = -8 V + 0,7 V = -7,3 V.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "-8,0 V" to typowy wynik popełnienia skrótu myślowego: przyjęcia, że baza ma ten sam potencjał co emiter. To ignoruje fakt, że w pracy aktywnej złącze B–E ma spadek napięcia.
  • "-8,7 V" odpowiadałoby sytuacji odwrotnej (np. pomyleniu NPN z PNP i użyciu zależności U_B=U_E−U_BE), czyli błędnej interpretacji symbolu lub polaryzacji.
  • "-10,0 V" może wynikać z nieuprawnionego "podciągania" bazy w stronę -12 V lub błędnego kojarzenia dzielnika napięcia bez wykorzystania podanego U_E; nie jest to zgodne z warunkiem przewodzenia złącza B–E dla NPN przy U_E=-8 V.

W praktyce takie szybkie oszacowanie U_B pozwala sprawdzić, czy tranzystor ma poprawnie ustawiony punkt pracy i czy układ ma szansę pracować liniowo (wzmocnienie) zamiast być w odcięciu lub nasyceniu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Obszar aktywny oznacza, że złącze baza–emiter przewodzi (jest spolaryzowane w kierunku przewodzenia), a złącze baza–kolektor jest spolaryzowane zaporowo. Wtedy tranzystor może wzmacniać sygnały i zależności typu UBE≈0,7 V (dla krzemu) są użyteczne do szybkich obliczeń.
Patrzy się na strzałkę na emiterze symbolu tranzystora. Strzałka skierowana na zewnątrz od bazy oznacza NPN, a strzałka skierowana do bazy oznacza PNP. To rozpoznanie decyduje o tym, czy baza ma być o ok. 0,7 V "wyżej" czy "niżej" od emitera.
W tranzystorze krzemowym złącze baza–emiter zachowuje się jak dioda krzemowa w przewodzeniu. Dla typowych prądów polaryzacji w zadaniach szkolnych spadek napięcia na tym złączu przyjmuje się w przybliżeniu jako 0,7 V. To uproszczenie wystarcza do oszacowania potencjałów węzłów.
Najpierw ustal typ tranzystora. Dla NPN w pracy aktywnej baza jest o ok. 0,7 V wyżej niż emiter, więc stosuje się U_B = U_E + 0,7 V. Dla PNP baza jest o ok. 0,7 V niżej niż emiter, więc używa się U_B = U_E − 0,7 V.
Tak. Jeśli układ jest zasilany napięciem ujemnym lub emiter ma ujemny potencjał (np. U_E=-8 V), to baza również może mieć potencjał ujemny. Ważne jest nie to, czy napięcie jest dodatnie, lecz relacja między bazą i emiterem: dla NPN baza musi być ok. 0,7 V bardziej dodatnia niż emiter.
Przyjęcie U_B=U_E pomija spadek napięcia na złączu baza–emiter. W pracy aktywnej złącze B–E przewodzi jak dioda, więc między bazą a emiterem musi wystąpić ok. 0,7 V (krzem). Gdyby U_B było równe U_E, tranzystor nie miałby typowej polaryzacji B–E.
Taki wynik często wychodzi po pomyleniu tranzystora NPN z PNP lub po użyciu nieprawidłowego znaku w zależności na U_B. Dla PNP w pracy aktywnej baza jest o ok. 0,7 V niżej niż emiter, więc przy U_E=-8 V otrzymuje się U_B≈-8,7 V. Jeśli symbol wskazuje NPN, taki wynik jest niespójny.
Najczęściej: (1) zła identyfikacja NPN/PNP z symbolu (kierunek strzałki), (2) pominięcie U_BE i przyjęcie U_B≈U_E, (3) błąd znaku przy napięciach ujemnych, (4) niepotrzebne liczenie dzielnika R1/R2 mimo że U_E jest podane i wystarczy relacja U_B–U_E.
Nie zawsze. Jeśli w zadaniu podano potencjał emitera i założono pracę aktywną, to U_B da się oszacować bez znajomości wartości R1 i R2, korzystając z przybliżenia U_BE≈0,7 V. Dzielnik jest istotny w analizie punktu pracy, ale tu kluczowa jest relacja baza–emiter.
Zrób kontrolę "zdroworozsądkową": dla NPN w pracy aktywnej baza musi być nieco wyżej niż emiter o ok. 0,7 V. Jeśli emiter ma -8 V, baza powinna wyjść około -7,3 V (mniej ujemna). Wynik bardziej ujemny niż U_E sugeruje błąd typu tranzystora lub znaku.
info

To pytanie poprawnie rozwiązuje 62% zdających egzamin. średnie

Eksperci podkreślają: "W pracy aktywnej tranzystora NPN złącze baza–emiter jest spolaryzowane w kierunku przewodzenia, więc dla krzemu przyjmuje się U_BE≈0,7 V.Ze schematu: U_E=-8 V, zatem U_B=U_E+U_BE=-8 V+0,7 V=-7,3 V."

Źródła:

  • Sedra, A. S.; Smith, K. C., "Microelectronic Circuits", rozdział o tranzystorach BJT (polaryzacja i przybliżenie U_BE≈0,7 V), Oxford University Press, wydania współczesne (np. 7th ed.)
  • Boylestad, R. L.; Nashelsky, L., "Electronic Devices and Circuit Theory", rozdział o BJT: złącze baza–emiter i typowe wartości napięć w polaryzacji, Pearson (wydania współczesne)
  • Horowitz, P.; Hill, W., "The Art of Electronics", część o tranzystorach bipolarnych (model diodowy złącza B–E i typowy spadek dla krzemu), Cambridge University Press, 3rd edition

Materiały:

  • Podręcznik/rozdział o tranzystorach bipolarnych: stany pracy (odcięcie, aktywny, nasycenie)
  • Zestaw zadań z obliczania napięć węzłowych U_B, U_E dla NPN i PNP w różnych polaryzacjach
  • Notatka "ściąga": kierunek strzałki emitera i wzory na U_B dla NPN/PNP
