Na przyrządach pomiarowych spotyka się wiele piktogramów. Część z nich dotyczy bezpieczeństwa (np. ostrzeżeń, izolacji, dopuszczalnych warunków środowiskowych), część opisuje parametry elektryczne (rodzaj prądu, zasilanie), a część ma znaczenie stricte metrologiczne – mówi, jak poprawnie wykonać pomiar.
Piktogram dotyczący położenia miernika podczas pomiaru wskazuje wymaganą pozycję pracy (orientację przyrządu). Jest to istotne szczególnie wtedy, gdy konstrukcja przyrządu (np. ustrój mechaniczny, elementy ruchome, wskazówka, mechanika czujnika) może reagować na grawitację lub tarcie w zależności od ustawienia. Praca w niewłaściwej orientacji może powodować przesunięcie wskazań, gorszą powtarzalność albo błędy odczytu, mimo że sam przyrząd jest sprawny.

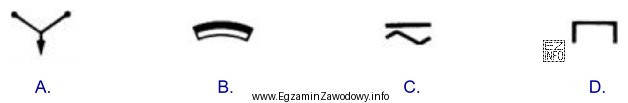

Jak podejść do zadania na egzaminie:
- Najpierw ustal, że pytanie nie dotyczy zakresu ani jednostek, tylko warunku wykonania pomiaru.
- Wybierz symbol, który jednoznacznie kojarzy się z orientacją (pozycją pracy), a nie z zagrożeniem, certyfikacją czy zasilaniem.
- Odrzuć znaki, które w praktyce oznaczają inne informacje eksploatacyjne (np. ogólne ostrzeżenia, oznaczenia elektryczne, kategorie ochrony).
Pozostałe, niepoprawne odpowiedzi w tego typu zadaniach zwykle reprezentują typowy błąd: rozpoznanie znaku "z wyglądu" bez powiązania go z treścią pytania. Jeśli symbol nie mówi o ustawieniu przyrządu w przestrzeni, to nie odpowiada na pytanie o położenie miernika podczas wykonywania pomiarów.
