W planach schematycznych stacji (schematach) stosuje się ustalone symbole graficzne do oznaczania urządzeń i sygnałów. Dzięki temu dyżurny ruchu i inne osoby prowadzące ruch mogą szybko identyfikować elementy infrastruktury bez opisywania ich słowami. W ruchu manewrowym szczególnie ważne jest jednoznaczne rozpoznanie, czy na schemacie zaznaczono tarczę manewrową (tu: świetlną), czy inny rodzaj sygnału/oznaczenia.

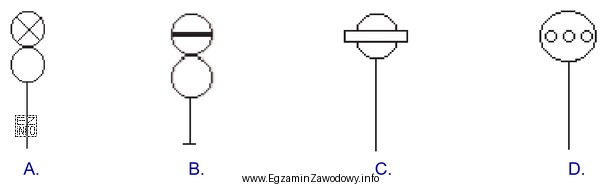

Odpowiedź "A" jest poprawna, ponieważ przedstawia symbol, który w konwencji schematów odpowiada tarczy manewrowej świetlnej: pionowa linia odniesienia oraz okrąg z charakterystycznym znakiem wewnętrznym (krzyż), odróżniający ją od innych oznaczeń.
Pozostałe odpowiedzi są błędne, bo choć bazują na podobnym "szkielecie" (linia i okrąg/okręgi), mają inne elementy wyróżniające:
- "B" ma inną figurę wewnątrz okręgu (poziomą kreskę) oraz dodatkowe zakończenie linii u dołu, co wskazuje na odmienny symbol.
- "C" zawiera prostokąt przechodzący przez okrąg i wystający poza jego obrys; to cecha innego oznaczenia niż tarcza manewrowa świetlna.
- "D" ma w okręgu trzy mniejsze kółka w jednym rzędzie, co jednoznacznie różni go od wzorca tarczy manewrowej świetlnej.
Wskazówka egzaminacyjna: przy zadaniach obrazkowych porównuj zawsze dwa poziomy cech: (1) układ elementów (ile okręgów i gdzie), (2) znak "wewnętrzny" w okręgu (krzyż/kreska/układ kropek). Typowym błędem jest skupienie się tylko na jednym detalu (np. liczbie okręgów) i pominięcie znaku wewnątrz.
