Pytanie sprawdza umiejętność interpretacji oznaczeń na rysunku technicznym, czyli rozpoznania, czy symbol dotyczy wymagań technologicznych, materiałowych, tolerancyjnych czy związanych ze spawaniem.

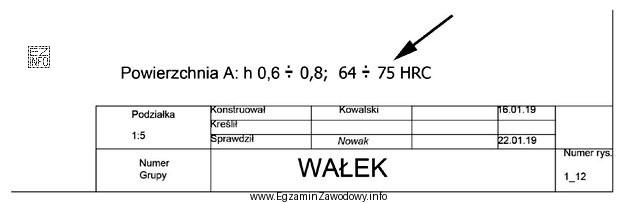

Odpowiedź "obróbki cieplnej" jest poprawna w sytuacji, gdy wskazany symbol/oznaczenie informuje o konieczności zastosowania procesu cieplnego dla elementu (albo jego części) w celu uzyskania wymaganych własności (np. twardości, wytrzymałości, struktury). Takie wymagania są istotne dla technologa i produkcji, bo wpływają na kolejność operacji (np. obróbka wstępna → obróbka cieplna → obróbka wykańczająca) oraz na kontrolę jakości.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "grubości spoiny" dotyczy oznaczeń spawalniczych. Jeśli na rysunku nie ma typowej informacji o spoinie (symbol spoiny, linia odniesienia, zapis wymiaru spoiny), to nie należy łączyć oznaczenia z parametrami spawania.
- "rodzaju materiału" odnosi się zwykle do zapisu gatunku materiału w metryce, tabeli lub przy elemencie w sposób jednoznacznie wskazujący materiał (np. opis tekstowy). Samo oznaczenie technologiczne nie jest równoważne z doborem materiału.
- "tolerancji wykonania" dotyczy wymagań dokładnościowych (wymiarowych/kształtu/położenia). Tolerancje są zapisywane innymi symbolami i zwykle wiążą się bezpośrednio z wymiarami lub ramkami tolerancji.
Wskazówka egzaminacyjna: najpierw ustal, czy strzałka wskazuje symbol procesu/wymagania technologicznego, czy wymiar/tolerancję, czy oznaczenie spoiny. Dopiero potem wybieraj odpowiedź.
