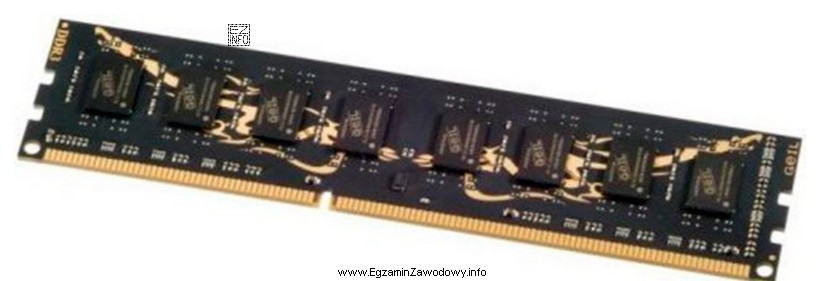

W pytaniu należy rozpoznać, jaki standard pamięci RAM przedstawiono na rysunku, a następnie wskazać typ gniazda na płycie głównej, do którego taki moduł jest przeznaczony. Odpowiedź "DDR3" jest poprawna, gdyż moduły DDR3 mają charakterystyczne cechy fizyczne odróżniające je od innych generacji DDR, przede wszystkim położenie nacięcia pozycjonującego w złączu krawędziowym. To nacięcie ma praktyczny cel: uniemożliwia włożenie modułu do niezgodnego gniazda, co chroni przed uszkodzeniem i błędną instalacją.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "DDR" (pierwsza generacja DDR) ma inne rozmieszczenie elementów i inne kluczowanie mechaniczne niż DDR3, więc nie pasuje do gniazda DDR3.
- "DDR2" jest generacją pośrednią, ale również różni się kluczowaniem (nacięciem) oraz wymaganiami elektrycznymi; nie należy zakładać zamienności z DDR3 mimo podobieństwa nazwy.
- "DDR4" to nowszy standard i także posiada inne położenie nacięcia, dlatego moduł DDR3 nie jest przewidziany do gniazda DDR4.
W praktyce egzaminacyjnej i serwisowej warto pamiętać o zasadzie: generacje DDR nie są mechanicznie kompatybilne. Jeśli na zdjęciu/rysunku widzisz moduł RAM, szukaj cech diagnostycznych (położenie nacięcia, opis na etykiecie, forma modułu), a dopiero potem wybieraj standard gniazda.
