KWALIFIKACJA ELE2 - CZERWIEC 2019



PYTANIE NR 11.

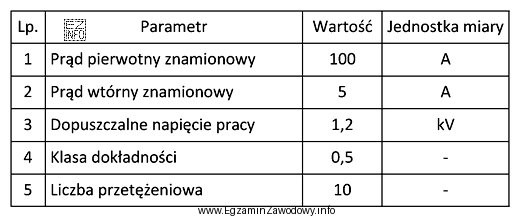

Parametry wymienione w tabeli są charakterystyczne dla
Ilustracja przedstawia tabelę z parametrami charakterystycznymi dla przekładnika prądowego, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Parametry takie jak prąd pierwotny i wtórny znamionowy (np. 100/5 A), klasa dokładności (0,5) oraz liczba przetężeniowa są typowe dla przekładnika prądowego.
Przekładnik napięciowy opisuje się napięciami, a zasilacz i wzmacniacz mocy nie mają przekładni prądowej 100/5 A.

Pełne wyjaśnienie:

Wskazane w tabeli wielkości jednoznacznie pasują do przekładnika prądowego, czyli przekładnika pomiarowego służącego do "zmniejszenia" dużych prądów AC do wartości bezpiecznych i standardowych dla aparatury pomiarowej oraz zabezpieczeń.

Dlaczego "przekładnik prądowy"?

  • Prąd pierwotny znamionowy i prąd wtórny znamionowy tworzą typowy zapis przekładni, np. 100/5 A. Oznacza to, że przy prądzie 100 A po stronie pierwotnej na wyjściu wtórnym uzyskuje się 5 A (wartość standardowa w pomiarach).
  • Klasa dokładności (np. 0,5) jest charakterystycznym parametrem przekładników pomiarowych i informuje o dopuszczalnym błędzie w określonych warunkach obciążenia.
  • Liczba przetężeniowa (krotność prądu znamionowego, przy której przekładnik zachowuje wymagane własności) również jest typowa dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "Przekładnik napięciowy" opisuje się przede wszystkim napięciem pierwotnym i wtórnym (np. w kV/V). Kluczowe rozróżnienie to: przekładnik prądowy opisują prądy, a napięciowy – napięcia.
  • "Zasilacz sieciowy" ma parametry typu napięcie wyjściowe (V), prąd wyjściowy (A), moc (W), sprawność, tętnienia itp. Nie występuje w nim sens przekładni prądowej 100/5 A ani liczby przetężeniowej w znaczeniu jak dla przekładników pomiarowych.
  • "Wzmacniacz mocy" charakteryzuje się mocą, wzmocnieniem, pasmem, zniekształceniami itp., a nie prądem pierwotnym/wtórnym znamionowym oraz klasą dokładności typową dla pomiaru energii i zabezpieczeń.

Wskazówka egzaminacyjna: jeśli w danych widzisz parę typu X/5 A lub X/1 A oraz parametry "klasa dokładności" i "liczba przetężeniowa", najczęściej chodzi o przekładnik prądowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis 100/5 A na przekładniku prądowym?
Zapis 100/5 A oznacza przekładnię prądową: prąd po stronie pierwotnej 100 A odpowiada prądowi 5 A po stronie wtórnej w warunkach znamionowych. Dzięki temu aparatura pomiarowa i zabezpieczenia pracują na standardowym prądzie wtórnym (często 5 A lub 1 A).
Jakie parametry najczęściej identyfikują przekładnik prądowy w tabeli danych?
Najbardziej typowe są: prąd pierwotny znamionowy, prąd wtórny znamionowy (np. 5 A), klasa dokładności (np. 0,5) oraz liczba przetężeniowa. Taki zestaw parametrów jest charakterystyczny dla przekładników pomiarowych, a nie dla zasilaczy czy wzmacniaczy.
Dlaczego przekładnik napięciowy to nie to samo co przekładnik prądowy?
Przekładnik prądowy "skaluje" prąd (opisują go prądy znamionowe, np. 100/5 A). Przekładnik napięciowy "skaluje" napięcie (opisują go napięcia znamionowe, np. w kV/V). W zadaniach egzaminacyjnych najszybciej rozpoznasz typ po tym, czy w danych dominują prądy czy napięcia.
Co to jest klasa dokładności 0,5 w przekładniku prądowym?
Klasa dokładności (np. 0,5) informuje o dopuszczalnym błędzie pomiaru przekładnika w określonych warunkach pracy. Im mniejsza liczba, tym wyższa dokładność. To parametr typowy dla przekładników pomiarowych współpracujących z licznikami i aparaturą kontrolno-pomiarową.
Co oznacza liczba przetężeniowa przekładnika prądowego?
Liczba przetężeniowa określa, przy jakiej krotności prądu znamionowego przekładnik zachowuje wymagane własności (np. dokładność lub zachowanie dla zabezpieczeń). To ważne przy doborze przekładnika do układów, gdzie mogą wystąpić chwilowe przeciążenia lub prądy zwarciowe.
Dlaczego zasilacz sieciowy nie ma parametrów typu 100/5 A?
Zasilacz opisuje się zwykle napięciem wyjściowym (V), maksymalnym prądem wyjściowym (A), mocą (W) i sprawnością. Zapis 100/5 A jest typowy dla przekładni prądowej przekładnika pomiarowego, a nie dla urządzeń, które wytwarzają napięcie zasilające dla odbiorników.
Czy wzmacniacz mocy może mieć klasę dokładności 0,5 jak przekładnik?
Wzmacniacz mocy opisuje się innymi parametrami (np. wzmocnieniem, mocą, pasmem, zniekształceniami). "Klasa dokładności" w formie 0,2/0,5/1,0 jest typowym oznaczeniem dla przekładników pomiarowych, gdzie ocenia się błąd transformacji wielkości elektrycznej na potrzeby pomiaru.
Jakie są standardowe wartości prądu wtórnego przekładników prądowych?
W praktyce spotyka się głównie prąd wtórny znamionowy 5 A lub 1 A. Są to wartości dopasowane do typowych przyrządów pomiarowych i wejść zabezpieczeń. Jeśli w tabeli pojawia się 5 A jako wtórny, to silna wskazówka, że chodzi o przekładnik prądowy.
Gdzie w praktyce (np. w obiektach gazowniczych) spotyka się przekładniki prądowe?
Przekładniki prądowe spotyka się w rozdzielnicach zasilających urządzenia technologiczne, np. napędy sprężarek, pomp lub układy automatyki. Służą do pomiaru prądu, rozliczeń energii oraz współpracy z zabezpieczeniami. Ułatwiają bezpieczne prowadzenie pomiarów dużych prądów.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu przekładników na egzaminie?
Najczęstsze pomyłki to: mylenie prądowego z napięciowym (prądy vs napięcia), ignorowanie liczby przetężeniowej jako parametru "diagnostycznego" oraz sugerowanie się samym słowem "napięcie" w tabeli, mimo że kluczowe są prądy znamionowe 100/5 A. Warto szukać przekładni i prądu wtórnego 5 A.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • IEC 61869-2: Instrument transformers — Part 2: Additional requirements for current transformers (definicje prądów znamionowych i wymagania dla przekładników prądowych)
  • IEC 61869-3: Instrument transformers — Part 3: Additional requirements for inductive voltage transformers (dla rozróżnienia, że przekładniki napięciowe opisuje się napięciami znamionowymi)

Materiały:

  • Podstawy elektrotechniki: przekładniki pomiarowe (rozdziały o pomiarze prądu i napięcia w sieciach AC)
  • Materiały dydaktyczne o przekładnikach prądowych i napięciowych (tabele parametrów znamionowych, przykłady oznaczeń 100/5 A, 1/0,1 kV itp.)
