Piec do obróbki cieplnej z wysuwanym trzonem (często nazywany piecem wózkowym lub piecem z wysuwanym dnem) służy do obróbki elementów, które wygodniej i bezpieczniej ładować na "platformę" wsadową niż wnosić je do komory ręcznie lub zawieszać w przestrzeni roboczej.
Jak rozpoznać piec z wysuwanym trzonem na zdjęciu?
- Wysuwany trzon/wózek: widoczna jest platforma, stół wsadowy albo wózek, który może wyjechać z pieca. Często widać też tory, rolki lub prowadnice.
- Załadunek "na zewnątrz" komory: konstrukcja sugeruje, że wsad układa się na trzonie poza piecem, a następnie całość jest wsuwana do wnętrza.
- Komora i drzwi dostosowane do ruchu trzonu: otwór komory jest zwykle szeroki, aby trzon mógł się swobodnie przemieszczać.
Dlaczego odpowiedź "A" jest poprawna?

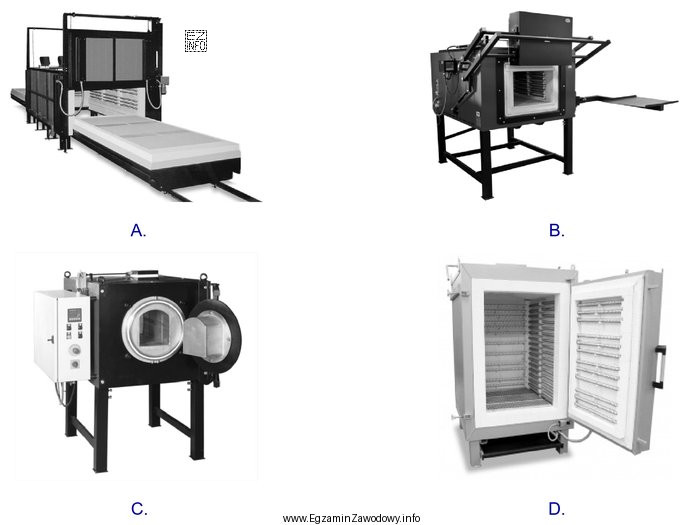

W zadaniu poprawna fotografia (oznaczona literą "A") przedstawia właśnie takie rozwiązanie konstrukcyjne: wsad spoczywa na trzonie, który jest elementem ruchomym i może zostać wysunięty z pieca.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Jeżeli na zdjęciu nie ma widocznej platformy/trzonu zdolnego do wysuwu, to najpewniej jest to piec komorowy z załadunkiem przez drzwi bez wysuwanego dna.
- Jeżeli dominuje konstrukcja ciągła (np. tunel) lub przenośnik, to nie jest to piec z wysuwanym trzonem, tylko inny typ urządzenia do obróbki cieplnej.
- Jeżeli widać rozwiązania typowe dla pieców szybowych lub retortowych (załadunek pionowy, brak "wózka"), to również nie jest to piec z wysuwanym trzonem.
Wskazówka egzaminacyjna: w pytaniach obrazkowych nie kieruj się wielkością ani kolorem obudowy. Zawsze szukaj cechy definicyjnej typu pieca, tutaj: mechanizmu wysuwu trzonu i sposobu ładowania wsadu.
