Pytanie sprawdza typową w pracy elektronika umiejętność: porównanie dokumentacji projektowej (schemat ideowy) z protokołem/wykazem elementów po montażu. Schemat określa wymagane typy i wartości, a protokół – co faktycznie wlutowano lub wpisano jako użyte.

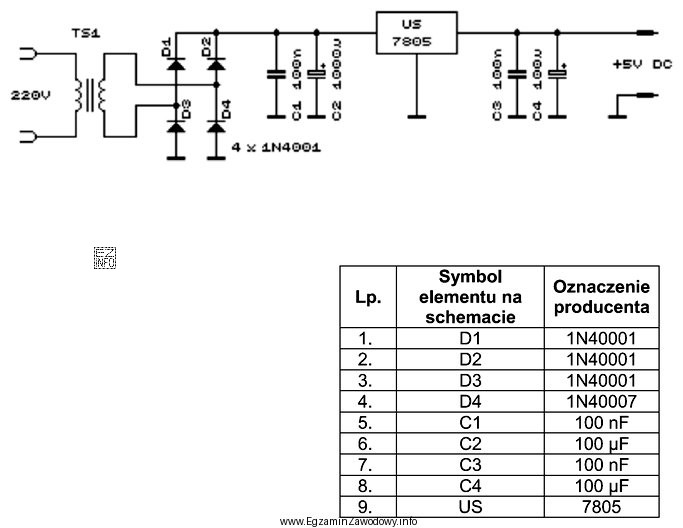

Na schemacie zasilacza stabilizowanego mostek prostowniczy jest opisany jako "4 × 1N4001", czyli wszystkie cztery diody D1–D4 powinny mieć ten sam typ. W tabeli protokołu trzy diody (D1–D3) mają zapis 1N40001 (co odpowiada intencji 1N4001), natomiast D4 ma 1N40007, czyli 1N4007. Nawet jeśli 1N4007 ma wyższą dopuszczalną wartość napięcia wstecznego, to w świetle pytania o zgodność ze schematem jest to niezgodny dobór elementu.
Druga niezgodność dotyczy kondensatora filtrującego za prostownikiem. Na schemacie C2 = 1000 µF, natomiast w tabeli protokołu wpisano C2 = 100 µF. To różnica rzędu wielkości (10×), która w zasilaczu po mostku wpływa bezpośrednio na poziom tętnień i stabilność napięcia wejściowego stabilizatora.
Pozostałe propozycje odpowiedzi są błędne, bo wskazują elementy zgodne ze schematem lub parują poprawny element z niepoprawnym:
- Para z D1 i C2 odpada, ponieważ niezgodność dotyczy D4 (inny typ w tabeli), a nie D1.
- Para z D4 i C4 odpada, bo C4 w tabeli ma 100 µF i na schemacie również widnieje 100 µF (zgodność), więc tylko D4 byłby problemem.
- Para z układem scalonym i C2 odpada, bo stabilizator US 7805 jest zgodny, a niezgodność dotyczy C2 oraz jednej z diod mostka.
Wniosek: jednocześnie niezgodnie ze schematem dobrano D4 oraz C2.
