KWALIFIKACJA BUD7 - CZERWIEC 2020

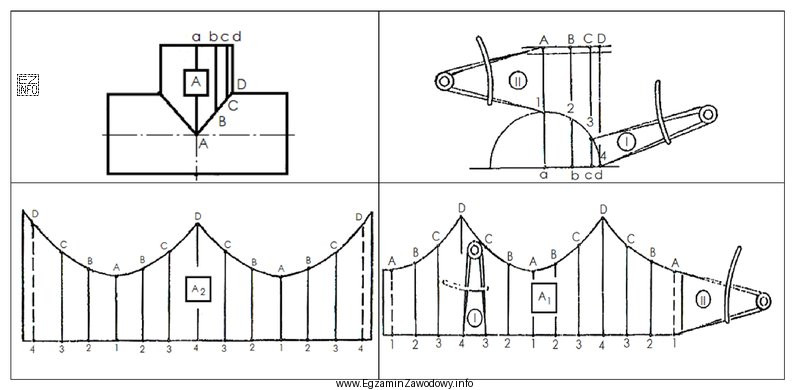

W pytaniu trzeba rozpoznać, jaki rodzaj trójnika powstanie po wykonaniu operacji blacharskich: trasowaniu, wycięciu, wygięciu i zmontowaniu elementów pokazanych na rozwinięciu. Kluczowe są dwie cechy:

• Kąt odgałęzienia (45° albo 90°) – określa, pod jakim kątem "boczna" gałąź trójnika odchodzi od osi przelotu.
• Przelotowy vs redukcyjny – trójnik przelotowy ma zasadniczo jednakowe średnice/przekroje w przelocie i na odgałęzieniu, natomiast redukcyjny zawiera zmianę średnicy (zwężenie/poszerzenie) w którejś części.

Dlaczego poprawna odpowiedź to 90° przelotowy?
Jeżeli z rozwinięcia wynika, że gałąź boczna jest ustawiona prostopadle do przelotu, wybór kąta to 90°. Jeżeli jednocześnie rozwinięcie nie pokazuje elementów typowych dla redukcji (czyli przejścia na inną średnicę), trójnik kwalifikuje się jako przelotowy.

Dlaczego pozostałe odpowiedzi są błędne?

• 45° przelotowy – byłby właściwy tylko wtedy, gdy odgałęzienie odchodziłoby pod kątem 45°. Jeśli rozwinięcie wskazuje kąt prosty, ta opcja nie pasuje.
• 90° redukcyjny – sam kąt 90° nie wystarcza; w trójniku redukcyjnym musi wystąpić różnica średnic/przekrojów. Gdy elementy rozwinięcia tego nie sugerują, ta odpowiedź wprowadza nieuzasadnioną redukcję.
• 45° redukcyjny – łączy dwie niezgodności naraz: inny kąt odejścia i dodatkowo redukcję, której nie potwierdza rozwinięcie.

Wskazówka egzaminacyjna: najpierw ustal kąt odejścia (45° czy 90°), a dopiero potem oceń, czy pojawia się zmiana średnicy. To ogranicza pomyłki wynikające z podobieństwa odpowiedzi.
