KWALIFIKACJA ELE11 - CZERWIEC 2019



PYTANIE NR 17.
Podczas eksploatacji instalacji fotowoltaicznej zaobserwowano długotrwały spadek mocy. Przyczynę zdiagnozowano na podstawie oględzin modułów. Wygląd zainstalowanych modułów świadczy, że doszło do

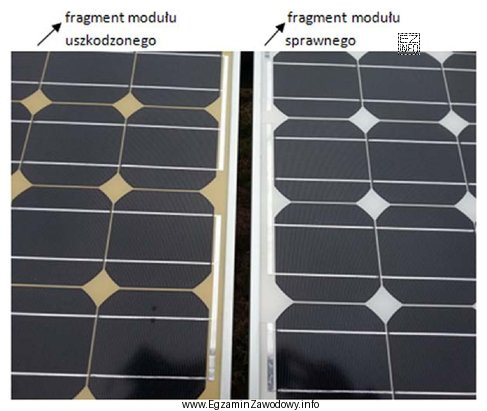

Ilustracja przedstawia dwa fragmenty modułów fotowoltaicznych, które są porównywane pod kątem ich stanu technicznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Żółknięcie warstwy EVA to degradacja enkapsulantu widoczna jako przebarwienie modułu, zmniejszająca przepuszczalność światła i powodująca długotrwały spadek mocy. Mikropęknięcia ogniw i gorące punkty zwykle wymagają innych metod potwierdzenia (np. EL/termowizja), a pęknięcie szkła jest łatwe do rozpoznania jako uszkodzenie mechaniczne.

Pełne wyjaśnienie:

Warstwa EVA (enkapsulant) w module fotowoltaicznym odpowiada m.in. za hermetyzację i optyczne "sprzęgnięcie" światła z ogniwami. Gdy dochodzi do żółknięcia EVA, moduł często wygląda na przebarwiony (zażółcony, przydymiony). Taka degradacja ma charakter optyczny: do ogniw dociera mniej promieniowania, więc uzysk prądowy i końcowa moc modułu mogą spadać w sposób długotrwały.

Pozostałe odpowiedzi dotyczą innych mechanizmów i zwykle innych objawów:

  • Mikropęknięcia ogniw często nie są jednoznacznie widoczne w zwykłych oględzinach z dystansu; ich wpływ bywa zależny od warunków pracy, a potwierdzenie wykonuje się metodami diagnostycznymi (np. obrazowanie elektroluminescencyjne) lub analizą charakterystyki I‑V. W oględzinach można czasem zauważyć pośrednie symptomy, ale nie jest to tak charakterystyczne jak przebarwienie EVA.
  • Pęknięcie szkła to uszkodzenie mechaniczne: typowo widać pęknięcia/siatkę spękań albo ubytki. Jest to inny "wygląd modułu" niż jednolite żółknięcie warstwy enkapsulantu.
  • Powstanie gorących punktów (hot-spotów) jest zjawiskiem lokalnym, związanym z niedopasowaniem/zasłonięciem/uszkodzeniem fragmentu ogniwa i może prowadzić do miejscowego przegrzewania. Najbardziej charakterystycznie ujawnia się w badaniu termowizyjnym; w samych oględzinach można czasem zauważyć ślady przegrzania, ale nie jest to podstawowy, jednoznaczny wskaźnik jak żółknięcie EVA.

Na egzaminie warto zapamiętać prostą regułę: przebarwienie całych obszarów modułu sugeruje problem z warstwami optycznymi (np. enkapsulant), a lokalne anomalie częściej kierują diagnostykę w stronę uszkodzeń elektrycznych (hot-spoty) lub mechanicznych (pęknięcia).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest warstwa EVA w module fotowoltaicznym?
EVA to tworzywo (enkapsulant) umieszczone między szkłem a ogniwami oraz między ogniwami a tylną warstwą modułu. Jego zadaniem jest unieruchomienie ogniw, ochrona przed wilgocią i poprawa własności optycznych. Pogorszenie jakości EVA może obniżać ilość światła docierającego do ogniw.
Dlaczego żółknięcie EVA może powodować spadek mocy instalacji PV?
Żółknięcie jest degradacją optyczną: przebarwiony enkapsulant gorzej przepuszcza światło, więc do ogniw dociera mniej promieniowania. To zmniejsza generowany prąd i w efekcie moc modułu, szczególnie gdy zjawisko obejmuje większą część powierzchni.
Jak rozpoznać żółknięcie EVA podczas oględzin modułów?
Najczęściej widoczne jest równomierne lub plamiste zażółcenie/ściemnienie obszaru modułu pod szkłem, czasem porównywalne między sąsiednimi modułami. To inny objaw niż pęknięcie szkła (wyraźne rysy) czy zabrudzenia (zwykle na powierzchni zmywalne).
Co to są mikropęknięcia ogniw i czemu nie zawsze widać je gołym okiem?
Mikropęknięcia to drobne uszkodzenia struktury krzemowego ogniwa. Często są ukryte pod szkłem i nie dają wyraźnych śladów w zwykłej inspekcji wizualnej. Do potwierdzenia używa się metod diagnostycznych, np. elektroluminescencji lub analizy zachowania modułu pod obciążeniem.
Co to są gorące punkty w fotowoltaice i jak się je wykrywa?
Gorące punkty to lokalne przegrzania fragmentów ogniwa/modułu, zwykle spowodowane zacienieniem, zabrudzeniem, uszkodzeniem lub niedopasowaniem. Najpewniej wykrywa się je kamerą termowizyjną podczas pracy instalacji, bo wtedy widać punktowe obszary o podwyższonej temperaturze.
Jak odróżnić pęknięcie szkła od innych usterek modułu PV?
Pęknięcie szkła ma charakter mechaniczny: widoczne są rysy, pajączki lub wyraźne linie pęknięcia. Żółknięcie EVA to przebarwienie "wewnątrz" laminatu bez typowej siatki spękań. W razie wątpliwości warto obejrzeć moduł pod różnymi kątami i w dobrym oświetleniu.
Kiedy sama inspekcja wizualna wystarcza do diagnozy spadku mocy PV?
Oględziny często wystarczą, gdy usterka ma jednoznaczne objawy: pęknięte szkło, odspojenia, przebarwienia (np. żółknięcie), ślady wilgoci lub wypalenia. Gdy objawy są subtelne, potrzebne są pomiary (I‑V), termowizja lub testy bardziej specjalistyczne.
Jakie błędy najczęściej popełnia się przy ocenie wyglądu modułów PV?
Typowe błędy to mylenie zabrudzeń z degradacją laminatu, ocenianie modułu tylko z jednej strony/bez porównania z innymi oraz przypisywanie każdemu spadkowi mocy "hot-spotów" bez potwierdzenia termowizją. Warto stosować checklistę i dokumentację zdjęciową.
Jakie inne przyczyny mogą dawać długotrwały spadek mocy instalacji PV?
Poza degradacją modułów mogą to być: trwałe zacienienie, zabrudzenia, uszkodzenia złącz i przewodów, problemy z falownikiem, rozłączenia stringów, błędy konfiguracji lub degradacja PID. Dlatego diagnozę zaczyna się od oględzin, a potem uzupełnia pomiarami elektrycznymi.
Jak przygotować się do pytań o uszkodzenia modułów PV na egzaminie?
Ucz się skojarzeń "objaw → przyczyna → metoda potwierdzenia". Przećwicz rozróżnianie: przebarwienia (EVA), uszkodzenia mechaniczne (szkło), zjawiska lokalne (hot-spoty) i wady niewidoczne (mikropęknięcia). Pomaga też analiza zdjęć usterek z praktyki serwisowej.
info

Około 30% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Według specjalistów z branży: "Żółknięcie warstwy EVA to degradacja enkapsulantu widoczna jako przebarwienie modułu, zmniejszająca przepuszczalność światła i powodująca długotrwały spadek mocy."

Materiały:

  • Materiały producentów modułów PV dotyczące typowych wad i degradacji (karty serwisowe, poradniki reklamacyjne)
  • Podręczniki i skrypty z eksploatacji i diagnostyki instalacji fotowoltaicznych
  • Szkolenia branżowe z inspekcji wizualnej i podstawowych metod diagnostyki PV (I‑V, termowizja, EL)
