W praktyce montażu elektronicznego nie wszystkie elementy mają "kierunek". Elementy niespolaryzowane (np. typowe rezystory) mogą być montowane w dowolną stronę, bo ich działanie nie zależy od tego, który wyprowadzenie jest po lewej/prawej.
Inaczej jest z elementami spolaryzowanymi: mają one wyraźnie określone wyprowadzenia i bieguny, a poprawność montażu zależy od zgodności z oznaczeniami. W zależności od typu elementu spotyka się m.in. oznaczenia + i − albo rozróżnienie anoda/katoda. W dokumentacji i na płytkach PCB biegunowość bywa także sygnalizowana nadrukiem (np. znak "+", kreska, ścięcie, dłuższa nóżka, kropka, znacznik na obudowie) lub kształtem pola lutowniczego.

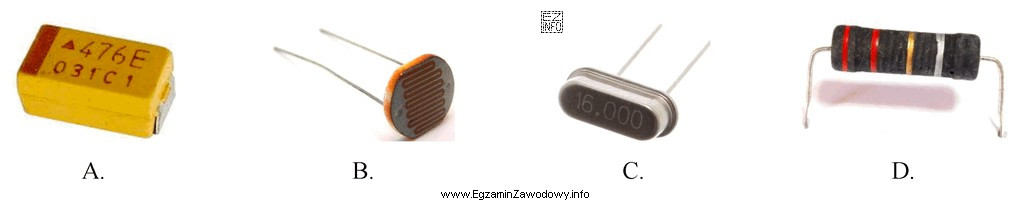

Dlatego poprawna odpowiedź to ta, która wskazuje element wymagający zachowania biegunowości zgodnie z rysunkiem. Klucz to odczytanie znaczników polaryzacji i dopasowanie ich do nadruku na PCB lub symbolu na rysunku montażowym.
Pozostałe odpowiedzi są błędne, jeśli przedstawiają elementy, dla których biegunowość nie ma znaczenia, albo gdy sugerują montaż "dowolną stroną". To częsty błąd wynikający z automatyzmu: uczeń przenosi zasady montażu elementów niespolaryzowanych na elementy spolaryzowane. Na egzaminie warto wyrobić nawyk: przed wlutowaniem sprawdź znacznik na elemencie, znacznik na PCB i zgodność z dokumentacją.
