KWALIFIKACJA ELM5 - STYCZEŃ 2021



PYTANIE NR 33.

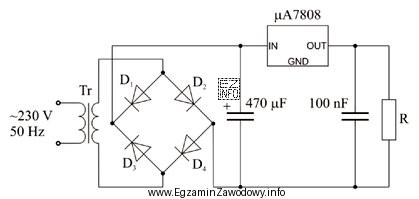

Podczas montażu układu błędnie włączono jedną z diod prostowniczych. Wskaż tę diodę.
Podczas montażu układu błędnie włączono jedną
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono mostek prostowniczy składający się z czterech diod (D1, D2, D3, D4). Dioda D2 jest błędnie włączona, co można zauważyć, gdyż jej kierunek przewodzenia jest przeciwny do pozostałych diod w mostku. W prawidłowo działającym mostku wszystkie diody powinny być zorientowane tak, aby przewodziły prąd w jednym kierunku, co umożliwia poprawne prostowanie napięcia wejściowego AC na napięcie wyjściowe DC.
