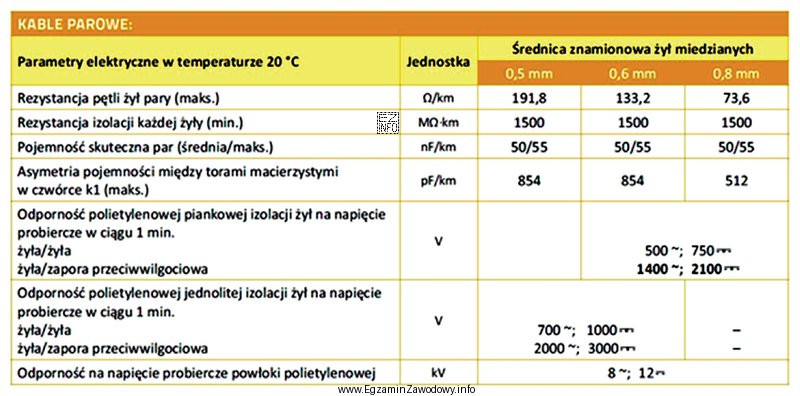

W tym zadaniu trzeba wykonać dwie niezależne weryfikacje: rezystancji oraz pojemności między żyłami a i b, a następnie porównać je z danymi katalogowymi z dołączonej tabeli dla kabla YTKSY 5x2x0,6.
Rezystancja: zapis "rezystancja połączonych ze sobą żył a i b" oznacza pomiar dla dwóch żył zestawionych w pętlę (praktycznie: dwie żyły w szeregu). Wartość katalogowa w tabelach bywa podawana dla określonej długości (często 1 km) i dla pojedynczej żyły albo dla pętli – dlatego kluczowe jest dopasowanie sposobu pomiaru do tego, co opisuje tabela. Po poprawnym odniesieniu do tabeli i długości 2 km otrzymuje się ocenę, że rezystancja jest zgodna.
Pojemność: "pojemność między żyłami a i b" dotyczy pojemności pary. Parametr ten również skaluje się z długością odcinka (im dłuższy kabel, tym większa pojemność całkowita). Po uwzględnieniu sposobu podania danych w tabeli (wartość jednostkowa lub dla wskazanej długości) i porównaniu z wynikiem 125 µF wychodzi, że pojemność nie spełnia wartości katalogowych/tolerancji.
Dlatego poprawne jest stwierdzenie: rezystancja żył jest zgodna z parametrami katalogowymi, a pojemność między żyłami nie jest zgodna.
Pozostałe odpowiedzi są błędne, bo:
- Stwierdzenie, że oba parametry są niezgodne, ignoruje fakt, że rezystancja po prawidłowej interpretacji pętli mieści się w wymaganiach.
- Stwierdzenie, że oba parametry są zgodne, pomija odchylenie pojemności od danych katalogowych.
- Stwierdzenie, że rezystancja jest niezgodna, a pojemność zgodna, wynika zwykle z pomylenia rezystancji pętli z rezystancją pojedynczej żyły albo z błędnego przeliczenia na długość z tabeli.
Wskazówka egzaminacyjna: zawsze sprawdź, co dokładnie mierzysz (pojedyncza żyła czy pętla, para czy żyła względem ekranu/ziemi) oraz w jakich jednostkach i dla jakiej długości podano dane katalogowe.
