KWALIFIKACJA ELE2 - CZERWIEC 2011



PYTANIE NR 40.

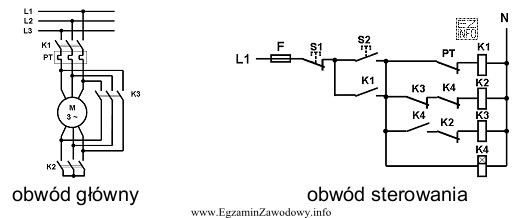

Podczas próby rozruchu silnika indukcyjnego w układzie przedstawionym na rysunku, nie nastąpiło przełączenie uzwojeń silnika w trójkąt. Pomiary wykazały brak napięcia na cewce stycznika K3. Który z wymienionych elementów został uszkodzony?
Podczas próby rozruchu silnika indukcyjnego w układzie przedstawionym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Brak napięcia na cewce stycznika K3 wskazuje na problem z obwodem sterowania tym stycznikiem. Na podstawie schematu obwodu sterowania, stycznik K3 otrzymuje napięcie przez styki pomocnicze stycznika K4. Jeśli styki K4 są uszkodzone (nie zamykają obwodu), napięcie nie będzie podane na cewkę K3, co uniemożliwi przełączenie uzwojeń silnika w trójkąt. Dlatego uszkodzenie stycznika K4 jest najbardziej prawdopodobną przyczyną opisanej usterki.
