W zadaniach dotyczących przeglądu instalacji solarnej często trzeba połączyć objaw (np. sygnalizację błędu) z konkretnym elementem automatyki. Kluczowe jest tu rozróżnienie między elementami wykonawczymi (np. pompy, zawory), czujnikami (temperatury, przepływu) oraz elementem sterującym, czyli sterownikiem/regulatorem.

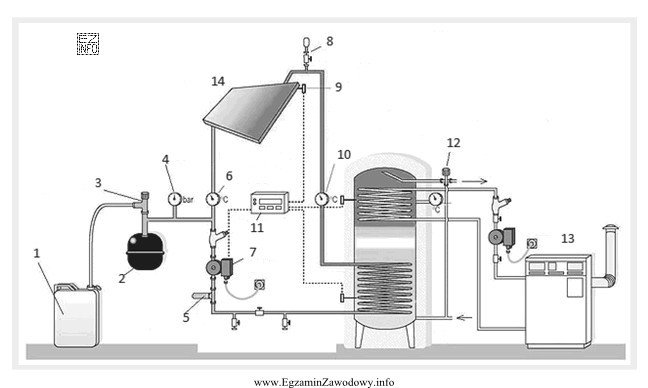

Poprawna odpowiedź to "11", ponieważ na dołączonym rysunku właśnie tym numerem oznaczono sterownik, czyli urządzenie wyświetlające/zgłaszające błędy i zarządzające pracą układu (np. w oparciu o sygnały z czujników). W praktyce serwisowej identyfikacja sterownika na schemacie pozwala następnie przejść do właściwych czynności: odczytu kodu błędu, sprawdzenia zasilania, weryfikacji czujników współpracujących i elementów wykonawczych sterowanych przez regulator.
Odpowiedzi "7", "8" oraz "4" są niepoprawne, ponieważ odnoszą się do innych elementów pokazanych na rysunku (to mogą być np. podzespoły hydrauliczne lub czujniki), a nie do sterownika. Typowym błędem na egzaminie jest wskazanie numeru elementu znajdującego się blisko sterownika na rysunku albo odczytanie numeru z sąsiedniej etykiety bez sprawdzenia, do którego symbolu prowadzi linia opisowa.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto odszukać na rysunku symbol sterownika (zwykle oznaczany jako regulator/sterownik, czasem z symbolem panelu), a dopiero potem odczytać numer przypisany dokładnie do tego symbolu. Jeżeli rysunek ma legendę, należy ją wykorzystać, aby nie pomylić sterownika z czujnikiem lub elementem wykonawczym.
